Пароконвектомат ПКА 6-1/1ПМ2 (парогенератор, 6хGN-1/1, память на 110 программ приготовления, вся нерж, без г/емкостей, 3х-канальный щуп, регулировка влажности, вентилятор: реверс + 5 скоростей)

Пароконвектомат ПКА 6-1/1ПМ2 бойлерного типа предназначен для приготовления различных блюд методом обработки паром и горячим воздухом по отдельности или в комбинации. Способ образования пара - парогенератор. При одновременном приготовлении разных блюд каждое из них сохраняет свой аромат и вкус, все витамины и минеральные вещества.

Артикул: 11000019451

Цена: 282000.00

Технические характеристики:

Технические параметры:
Мощность, кВт 9,5
Напряжение, В 400/230
Max температура внутри камеры, °C 270
Тип гастроемкости 1/1
Количество устанавливаемых гастроемкостей, шт. 6
Расстояние между гастроемкостями, мм 70
Количество воздушных ТЭН-ов, шт. 3
Количество ТЭН-ов парогенератора, шт. 3
Габаритные размеры, мм 800х840х775
Масса, кг 120
Артикул 11000019451

панель управления на русском языке, таймер до 10 часов, 3-х канальный температурный щуп, система регулировки влажности ( от 0 до 100% ), поддержание температуры в камере +/- 1°С, 5 скоростей вращения вентилятора, встроенная система охлаждения слива, душирующее устройство,дверь духовки вентилируется, двойной механизм открывания двери, система закрывания двери "свободные руки", полуавтоматическая мойка, возможность записи 110 собственных программ приготовления.



Описание товара:



- бойлерный тип (встроенный парогенератор)
- 6 уровней направляющих под гастроемкости типа GN 1/1
- продольная загрузка позволяет использовать гастроемкости как размера GN1/2, так и размера GN1/3
- удобная панель управления на русском языке (мембранная клавиатура)
- легкость в обслуживании
- автоматика обеспечивает быстрый выход пароконвектомата на рабочий режим
- вентилируемая дверца с двойным термостойким остеклением предотвращает риск получения ожога рук с внешней стороны дверки

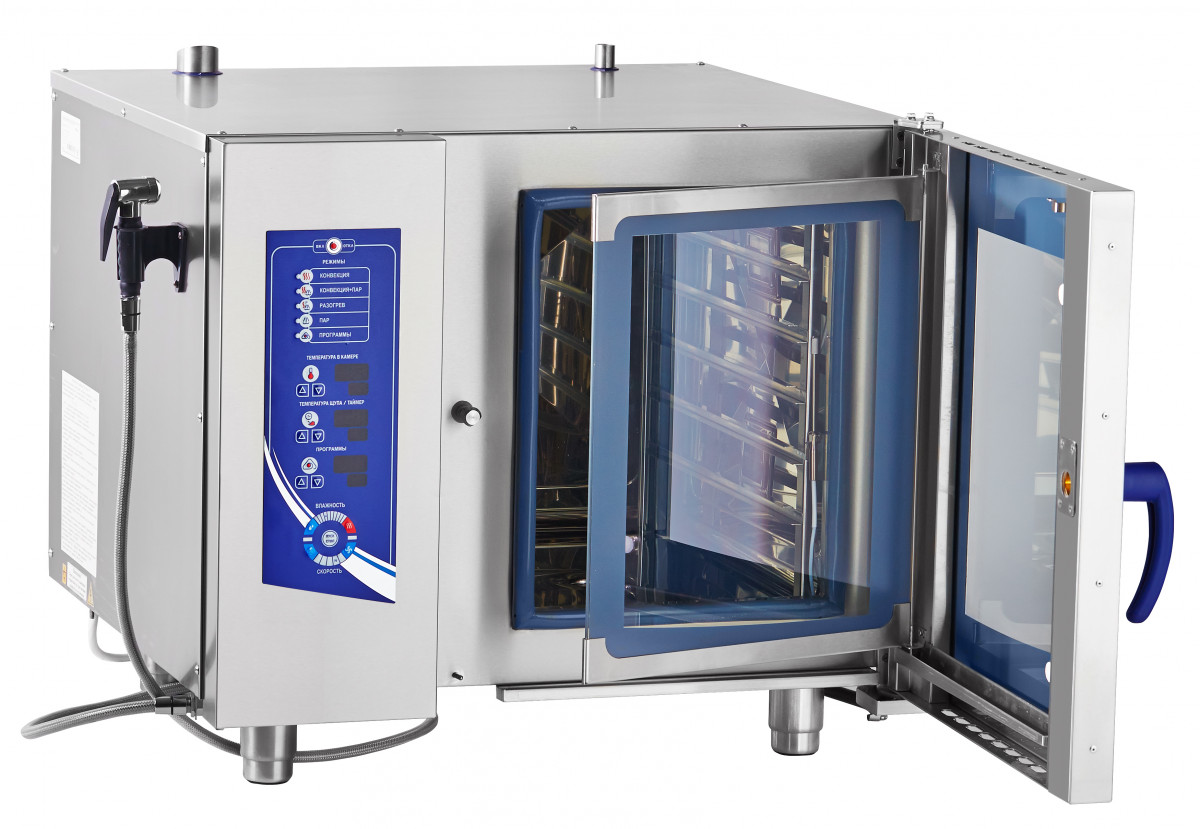

- открывающееся внутреннее стекло дверцы позволяет полностью мыть стекла двери с двух сторон и предотвращает образование конденсата при приготовлении
- двухходовый механизм открывания двери обеспечивает безопасность персонала от воздействия горячего пара
- механизм замка двери действует по принципу "свободные руки" - дверку можно закрывать одним движением руки
- внутренняя подсветка камеры
- степень защиты камеры от проникновения влаги соответствует стандарту IPX5 - камеру можно мыть изнутри под струей воды
- многоточечный температурный щуп можно использовать со всеми базовыми программами для увеличения эффективности приготовления
- регулировка влажности от 0% до 100%
- таймер от 1 минуты до 9 часов 59 минут
- реверс вентилятора
- 5 скоростей вращения вентилятора - можно легко подобрать необходимую скорость как для жарки мяса, так и для приготовления деликатных блюд
- возможность записи до 110 собственных программ приготовления
- до 4 этапов приготовления в каждой программе
- душирующее устройство
- встроенный лоток  для сбора конденсата предотвращает стекание капель воды на пол при открытии двери
- система охлаждения слива
- полуавтоматическая мойка с применением режима "ПАР"
- низкое энергопотребление (по сравнению с аналогами) снижает эксплуатационные расходы на приготовление блюд
- широкий ассортимент дополнительных аксессуаров

РЕЖИМЫ РАБОТЫ ПАРОКОНВЕКТОМАТА ПКА 6-1/1ПМ2:

1. КОНВЕКЦИЯ (+30... +270 °С)

В данном режиме происходит тепловая обработка  пищи с использованием горячего воздуха, равномерно распределяемого вентилятором камеры при этом идет мощный поток горячего воздуха, гарантирующий равномерное распределение температуры во всех ее точках. Подходит для приготовления следующих видов продуктов: отбивных, филе, цыплят, птицы, рыбы, тушенных овощей, сдобы, теста, подрумянивания, а также для разогрева приготовленных ранее продуктов. Горячий воздух или жар обволакивает продукт, связывает мясной белок и предотвращает выход мясного сока, обеспечивая сочность продукта(мяса) даже при наивысших температурах. Режим вполне подходит для печения, жарки, гриля и панировки. В печи не происходит смешения запахов различных продуктов т.к. воздух практически не передает вкусов. Режим конвекции позволяет одновременно готовить различные блюда на нескольких уровнях.

2. КОВЕКЦИЯ+ПАР (комбинированный режим, +30...+250 °С)

Режим конвекционного парообразования. Этот режим является комбинацией режима конвекции и парообразования, при котором достигается высокая скорость циркуляции воздуха, нагоняемого внутренним вентилятором , это гарантирует правильную среду  приготовления для всех без исключения продуктов + идеальный уровень влажности. Этот режим позволяет реализовать технологические решения приготовления пищи, которые ранее были недоступны, и может быть реализован только в пароконвектоматах. Приготовление большей части классических вторых блюд с применением комбинированного режима позволяет Вам готовить блюда за короткое время без жиров, без риска подгорания, весовые потери снижаются на 30-50% процентов.

3. РАЗОГРЕВ (+30...+160 °С)

Нагрев происходит одновременно за счет работы воздушных ТЭН-ов и  поступающего пара (количество поступающего пара больше, чем в комбинированном режиме). Этот режим используется для (восстановления) разогрева приготовленных ранее продуктов с сохранением всех свойств и внешних качеств благодаря комбинации использования пара и создания определенной температуры. Разогретые продукты сохраняют внешний вид, запах, витамины, вес.

4. ПАР (+30...+100 °С)

Пар относится к самому эффективному и распространенному способу тепловой обработки пищи. В данном режиме приготовление продуктов осуществляется с помощью подаваемого во внутреннюю камеру пара, циркулирующего в ней при помощи вентилятора.Используется для приготовления любых продуктов (овощи, паста, фрукты, рыба, мясо, яйца). Продукты не перегреваются, что очень важно для  диетического и детского питания и для приготовления деликатесов и овощей.Такие нежные продукты, как рыба, овощи не теряют свой внешний вид, так как не разрушается их структура, чего невозможно избежать при приготовлении блюда традиционным способом. Время, которое будет потрачено на варку на пару, окажется в полтора раза меньше, чем при обычной варке в бульоне. Отпадает необходимость в добавлении воды  в продукт, за исключением риса и пасты.

Сокращается время разморазки. Аромат, витамины, минеральные соли продуктов не теряются, поскольку процесс приготовления происходит при температуре, ниже температуры кипения. Время приготовления одинаково для полных и неполных загрузок. Возможно одновременное приготовление различных продуктов - ароматы блюд не смешиваются. Исключаются такие стандартные этапы, как ожидание закипания воды, закладка продуктов, помешивание.

4.1. НИЗКОТЕМПЕРАТУРНЫЙ ПАР (+35...+98 °С)

Этот режим устанавливается для продуктов, требующих деликатной и частичной обработки, а  также используется для варки в мешочке, консервирования,  оттаивания, пастеризации, тушения, бланширования. Несмотря на небольшое увеличение времени готовки, позволяет готовить нежные блюда, нуждающиеся в особо чутком обращении. Пароконвектомат способен поддерживать температуру с точностью до градуса. Также данный режим подходит для разогрева блюд (например, перед банкетом). При «деликатном» парообразовании достигаются наилучшие вкусовые качества и внешний вид продуктов. Возможно сохранение продуктов подогретыми (теплыми). Мясные продукты могут готовиться в течение длительного времени. Потеря веса продуктов в процессе приготовления будет незначительной.


5. ПРОГРАММЫ

Работы по ранее сохраненным многошаговым программам оператора. Возможно сохранение до 110 программ с возможностью выполнения до 4-х различных этапов.


1 НАЗНАЧЕНИЕ
Аппараты пароварочно-конвективные электрические кухонные бойлерного типа ПКА6-
1/1ПМ2 и ПКА10-1/1ПМ2 (далее - пароконвектоматы) предназначены для приготовления продуктов питания в различных режимах.
Пароконвектоматы используются на предприятиях общественного питания как самостоятельно, так и в составе технологической линии.
Пароконвектоматы соответствуют требованиям Технических регламентов Таможенного
Союза:
Сертификат соответствия требованиям ТР ТС 010/2011 "О безопасности машин и
оборудования" № ТС RU С-RU.МХ11.В.00243 от 08.11.2017 по 07.11.2022.
Декларация о соответствии требованиям ТР ТС 004/2011 "О безопасности
низковольтного оборудования" ЕАЭС ТС №RU Д-RU.МХ11.В.00123 с 18.10.2017 по
16.10.2022.
Декларация о соответствии требованиям ТР ТС 020/2011 "Электромагнитная
совместимость технических средств" ЕАЭС ТС №RU Д-RU.АБ93.В.07582 с 02.11.2017 по
01.11.2022.
На предприятии действует сертифицированная система менеджмента качества в соответствии требованиям ИСО 9001:2015. Регистрационный номер сертификата 73 100 2188 от
30.04.2018 по 29.12.2019 г.


2 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

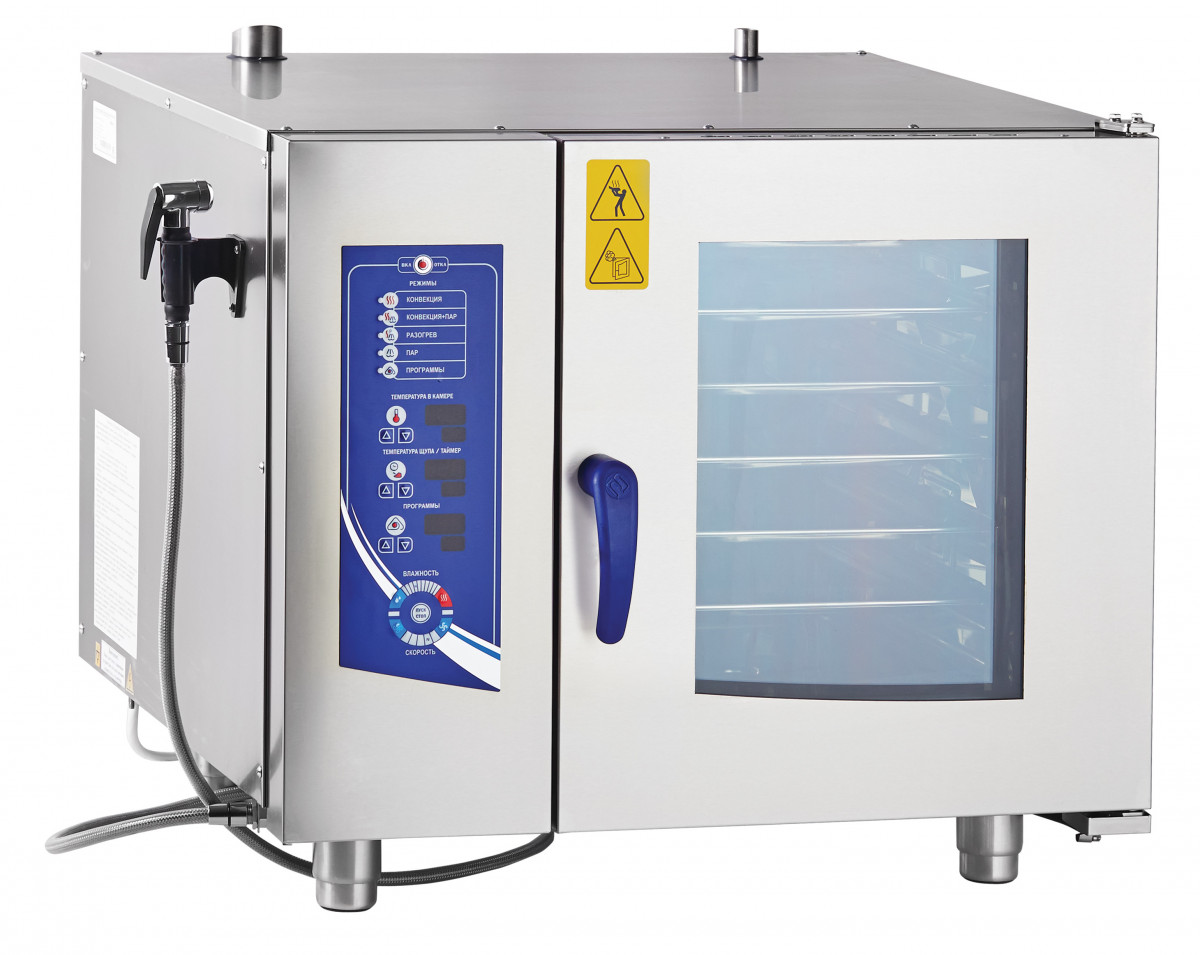

Общий вид пароконвектомата приведен на рис.1.
Пароконвектоматы ПКА 6-1/1ПМ2 и ПКА 10-1/1ПМ2 имеют следующие конструктивные различия:
- в духовку пароконвектомата ПКА 6-1/1ПМ2 возможно установить до шести гастроемкостей
размером GN1/1, а в духовку пароконвектомата ПКА 10-1/1ПМ2 возможно устанавливать до десяти гастроемкостей размером GN1/1;
- в духовке пароконвектомата ПКА 10-1/1ПМ2 установлены более мощные трубчатые электронагреватели.
Духовка (рис.1 поз.1) установлена на основании и снаружи закрыта съемными облицовками
и дверью.
Дверь имеет двойное остекление. Внутреннее стекло двери (рис.1 поз.3) установлено на
петлях и может открываться для очистки. Ручка двери (рис.1 поз.27) имеет двухступенчатый механизм открывания.
Духовка перегородкой (рис.1 поз.10) разделена на две зоны:
- технологическая зона;
- рабочая зона.
В технологической зоне размещены:
- вентилятор (рис.1 поз.6) (крыльчатка с электродвигателем), обеспечивающий равномерное
перемешивание воздуха в духовке при работе. Электродвигатель вентилятора установлен на боковой стенке духовки;
- «воздушные» трубчатые электронагреватели (далее по тексту – «воздушные» ТЭНы), установленные вокруг вентилятора.
- рабочий баллон от термовыключателя (плюс) 3200С. Рабочий баллон соединяется с корпусом термовыключателя (рис.1 поз.21) с помощью капиллярной трубки. Термовыключатель
предотвращает аварийную ситуацию, при отказе системы контроля и регулирования температуры. Термовыключатель при достижении температуры в духовке более (плюс) 3200С обесточивает
цепи управления. Контроллер, анализируя состояние контактов цепей управления, выводит на
панель управления условный код ошибки (см. раздел 8).
- датчик температуры. Датчик температуры предназначен для контроля температуры, контакты которого подключены к контроллеру.
В рабочей зоне размещены:
- направляющие (рис.1 поз.5) левая и правая (для установки гастроемкостей);
- игольчатый датчик температуры (далее – щуп), предназначенный для контроля температуры внутри продукта. Щуп имеет три датчика контроля температуры, что позволяет контролировать температуру продукта в трех точках одновременно;
- на левой стенке, под защитным стеклом, установлены две лампы освещения (рис.1 поз.29).
Сбор влаги с двери происходит в лоток (рис.1 поз.4).
3
Духовка соединена с внешней средой через выходную трубу коллектора (рис.1 поз.9). Во
время работы пароконвектомата, часть пара попадает в коллектор (рис.1. поз.13). Пар в коллекторе конденсируется и одновременно подогревает воду, подаваемую в парогенератор. Конденсированный пар из коллектора попадает в водосборный коллектор (рис.1 поз.30), охлаждается и
сливается в канализацию. Температуру сливаемого конденсата отслеживает датчик температуры
(рис.1 поз.26). По сигналу, полученному от датчика температуры водосборного коллектора, контроллер формирует команду на включение электромагнитного клапана (рис.1 поз.23).
Для дополнительной вентиляции духовки на режиме «Конвекция» служит заслонка (рис.1
поз.8).
Электрооборудование установлено за правой облицовкой на щите монтажном (рис.1 поз.18).

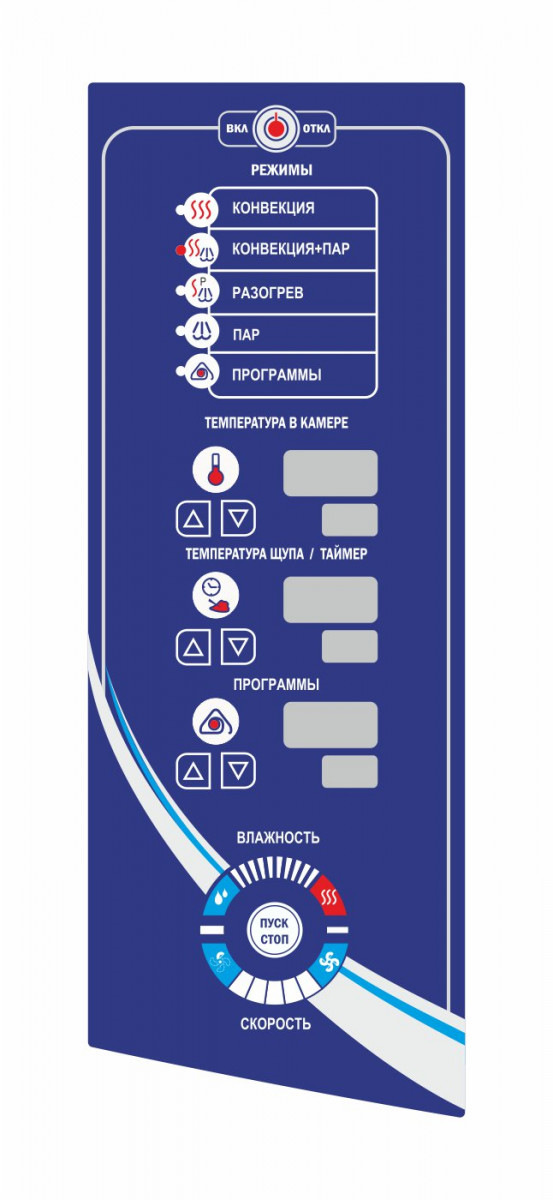

Управление работой пароконвектомата осуществляется с панели управления (см. рис.2). За
панелью управления (рис.1 поз.2) расположен контроллер.
Парогенератор (рис.1 поз.17) обеспечивает подачу пара в духовку на заданных режимах.
Для контроля уровня воды в парогенераторе предусмотрен внешний бак (рис.1 поз.16), в который установлены два электрода (рис.1 поз.15). Контроллер выдает электрический сигнал на
электроды и по состоянию сигнала формирует команду на включение или выключение электромагнитного клапана (рис.1 поз.25) (заполнение парогенератора): при снижении уровня воды в парогенераторе ниже длинного электрода контроллер выдает сигнал на включение электромагнитного клапана, а при достижении уровня воды верхнего электрода контроллер выдает сигнал на
отключение электромагнитного клапана. Для предотвращения аварийной ситуации, при отказе
системы контроля уровня воды, в парогенератор установлен рабочий баллон термовыключателя
(рис.1 поз.22), рабочий баллон соединяется с корпусом термовыключателя с помощью капиллярной трубки. Термовыключатель при достижении температуры (плюс) 1600С обесточивает систему
управления. Контроллер, анализируя состояние контактов цепей управления, выводит на панель
управления условный код ошибки (см. раздел 8).
Для слива воды из парогенератора предусмотрен ручной кран (рис. 1 поз. 14). При установке
ручки крана параллельно задней стенке кран переводится в положение «Открыто», а при установке ручки крана перпендикулярно задней стенке – положение «Закрыто».
Пароконвектомат укомплектован душевым устройством (рис.1 поз.28). Для крепления душевого устройства на правой облицовке предусмотрен кронштейн. Душевое устройство предназначено для ручной мойки духовки. Для перекрытия подачи воды в душевое устройство предусмотрен кран (рис. 1 поз. 20).
Для удаления загрязнений и слива жира из духовки предусмотрена заглушка.
