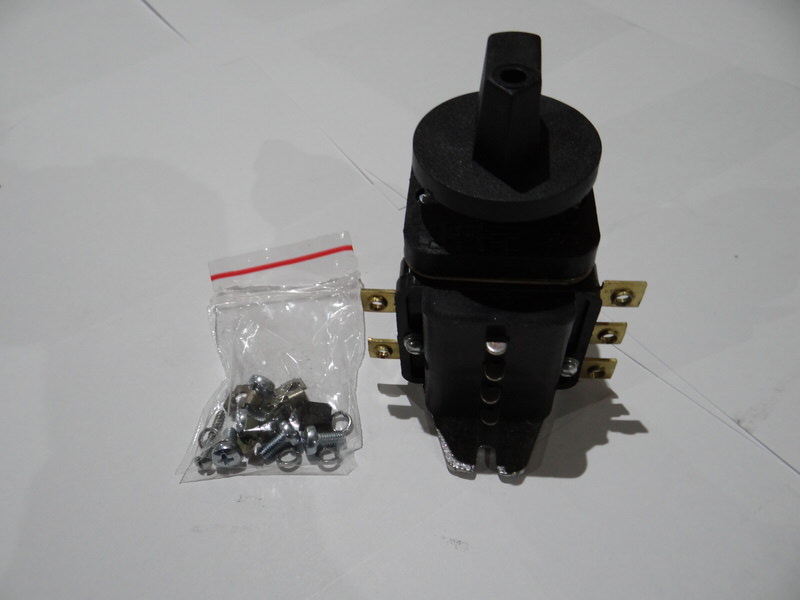

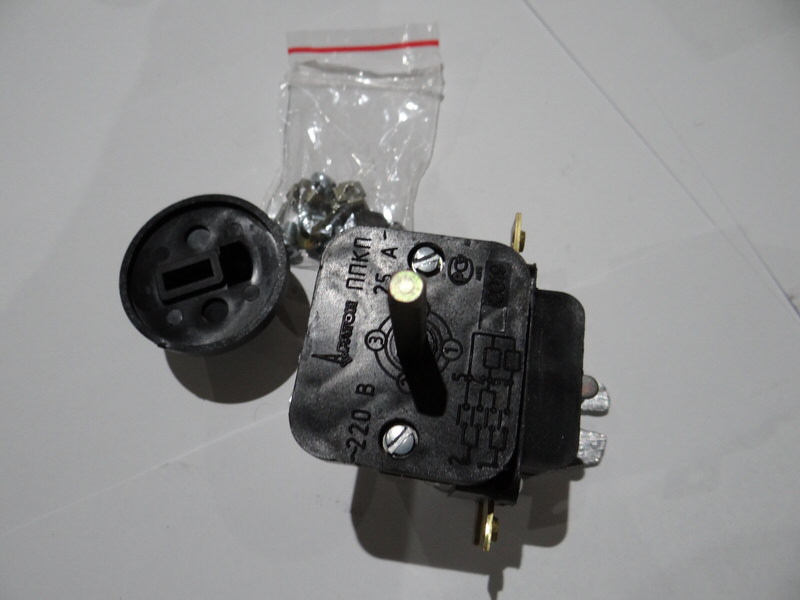

Переключатель ППКП (ТПКП-25)
Переключатель ППКП (ТПКП-25) артикул 120000006424
Описание товара:
Термостойкий переключатель ТПКП предназначен для включения нагревательных элементов электроплит цехов общественного питания. Конструкция и принцип работы: В однофазных электротепловых аппаратах нагревательный элемент состоит из двух секций, различные способы включения которых изменяют его мощность. Включение секции - последовательное и параллельное; включение одной из секций осуществляют переключателем. Кулачковый переключатель ТПКП (см.рис.) состоит из шпинделя 2 с кулачками механизма быстрого переключателя 3, корпуса 4 и контактной группы 7 с клеммами 5 неподвижных контактов. Контактная группа закреплена на корпусе с помощью винтов б. Механизм быстрого переключения 3 крепится винтами 8. Он состоит из фигурной шайбы, к впадинам которой пружинами прижимаются шарики. При повороте рукоятки на 45° пружины сжимаются и шарики начинают соприкасаться с выступами шайбы. При дальнейшем повороте рукоятки потенциальная энергия сжатых пружин увеличивает скорость вращения шпинделя с кулачками. При быстром повороте кулачков увеличивается скорость размыкания контактов, поэтому искра (дуга) между ними легче гасится. При повороте рукоятки на 90° по часовой стрелке (положение рукоятки "1") все нагревательные элементы оказываются включенными в электросеть последовательно, а нагрев будет слабым. При установлении рукоятки в положение "2" одна часть нагревательных элементов будет обесточена, а другая включена, что приведет к снятию половины мощности (средний нагрев). При переводе рукоятки в положение "3" все нагревательные элементы будут включены параллельно, что дает максимальный нагрев. Таким образом, соотношение мощностей приемника будет 4 2 1
