Зонт вытяжной встраиваемый ЗВВ-10-6/4 для конвекционных печей КЭП-10 (867х1129х286 мм), выпуск с 09.2019 г.

Зонт вытяжной встраиваемый ЗВВ-10-6/4 для конвекционных печей типа "КЭП-10" используется для очистки воздуха от аэрозолей жира, водяного пара и масла

Артикул: 21000001628

Цена: 32500.00

Технические характеристики:

Технические параметры:
Суммарная мощность зонта, Вт 120
Напряжение, В 230
Тип фильтра лабиринтный
Воздухопроизводительность, м3/ч 1400
Скорость движения воздуха в рабочей зоне зонта, м/с 0,4
Количество установленных вентиляторов, шт. 1
Количество установленных лабиринтных фильтров, шт. 2

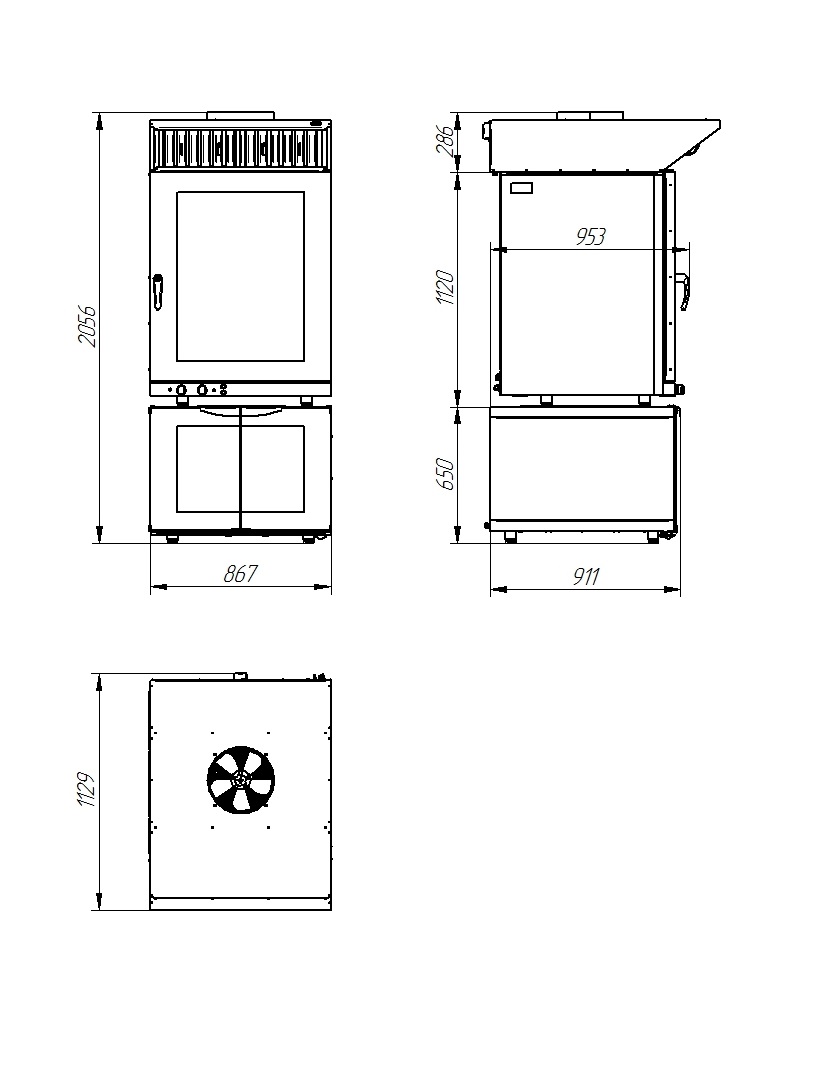

Габаритные размеры, мм 867х1129х251(300)
Масса, кг 30
Артикул 21000001628



Описание товара:

Зонт вытяжной встраиваемый для конвекционной печи (далее зонт) используется для очистки воздуха от аэрозолей жира, масла, водяного пара и устанавливается в системе
вытяжной вентиляции (диаметр отводящей трубы и дымохода должны быть не менее 270 мм) с выносным или встроенным вентилятором на объектах общественного питания.

Зонт состоит из трех частей: корпус, осевой вентилятор и съемный лабиринтный фильтр. Лабиринтный фильтр необходимо периодически чистить, он легко вынимается . В корпусе зонта имеется герметичная ванна (лоток), куда стекает жир, масло, и вода с лабиринтных фильтров.


Принцип работы -  разогретый воздух, насыщенный парами масла, воды и жира, всасывается вентилятором осевым в зонт,  и удаляется из помещения очищенным проходя сквозь фильтр. При ударе (соприкосновении) о стенки фильтра, имеющего лабиринтную структуру, жиры, пары масла, и воды конденсируются из-за температурного перепада на фильтре и стекают в ванну (лоток).

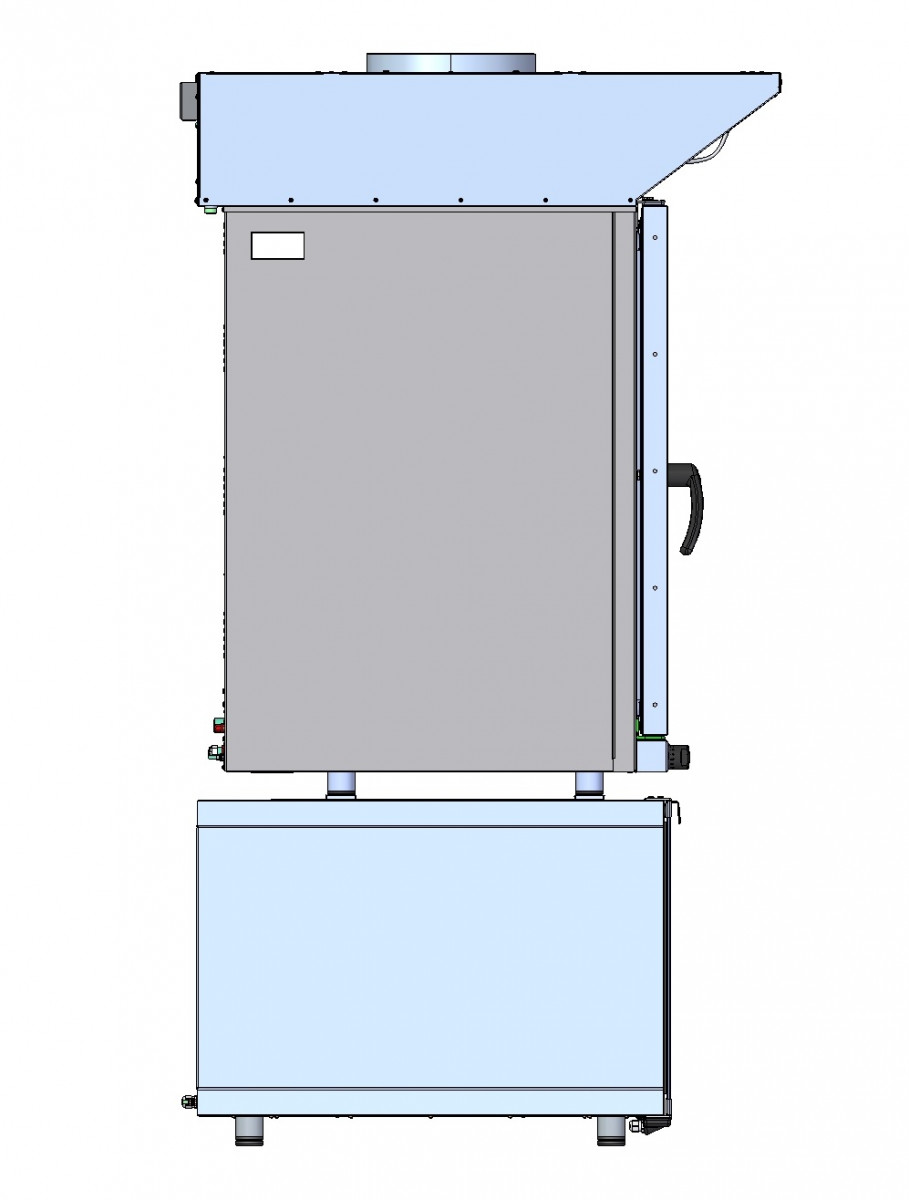

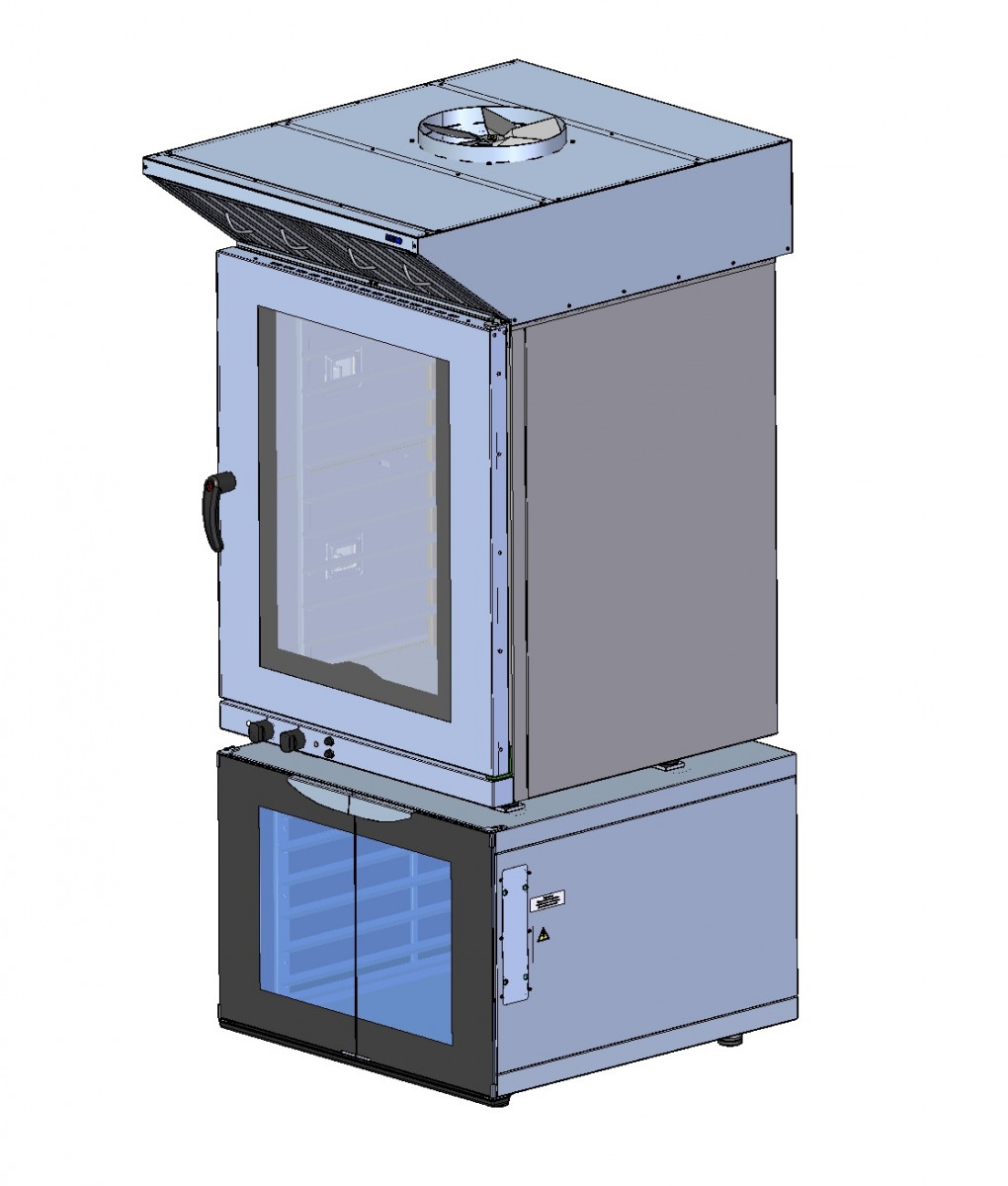

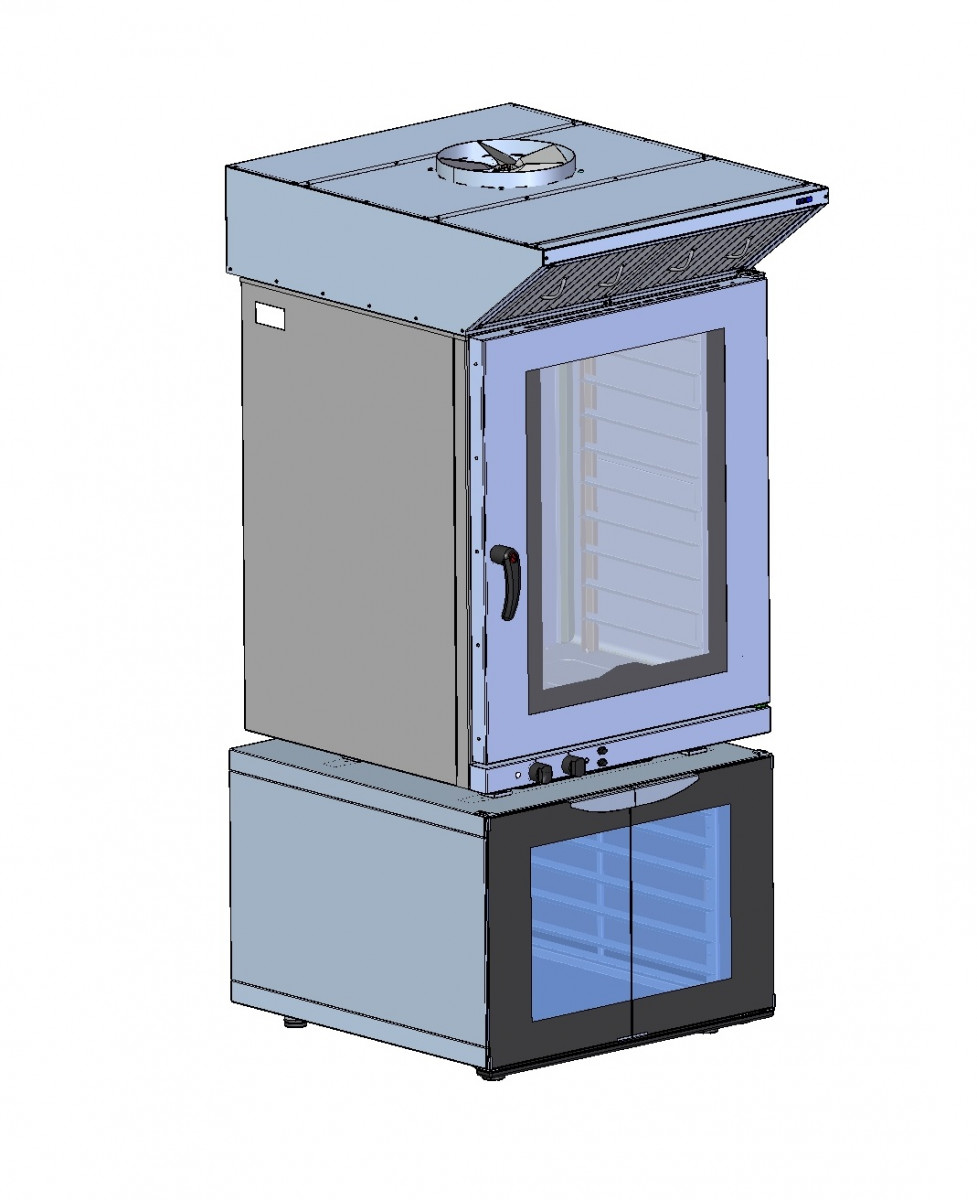

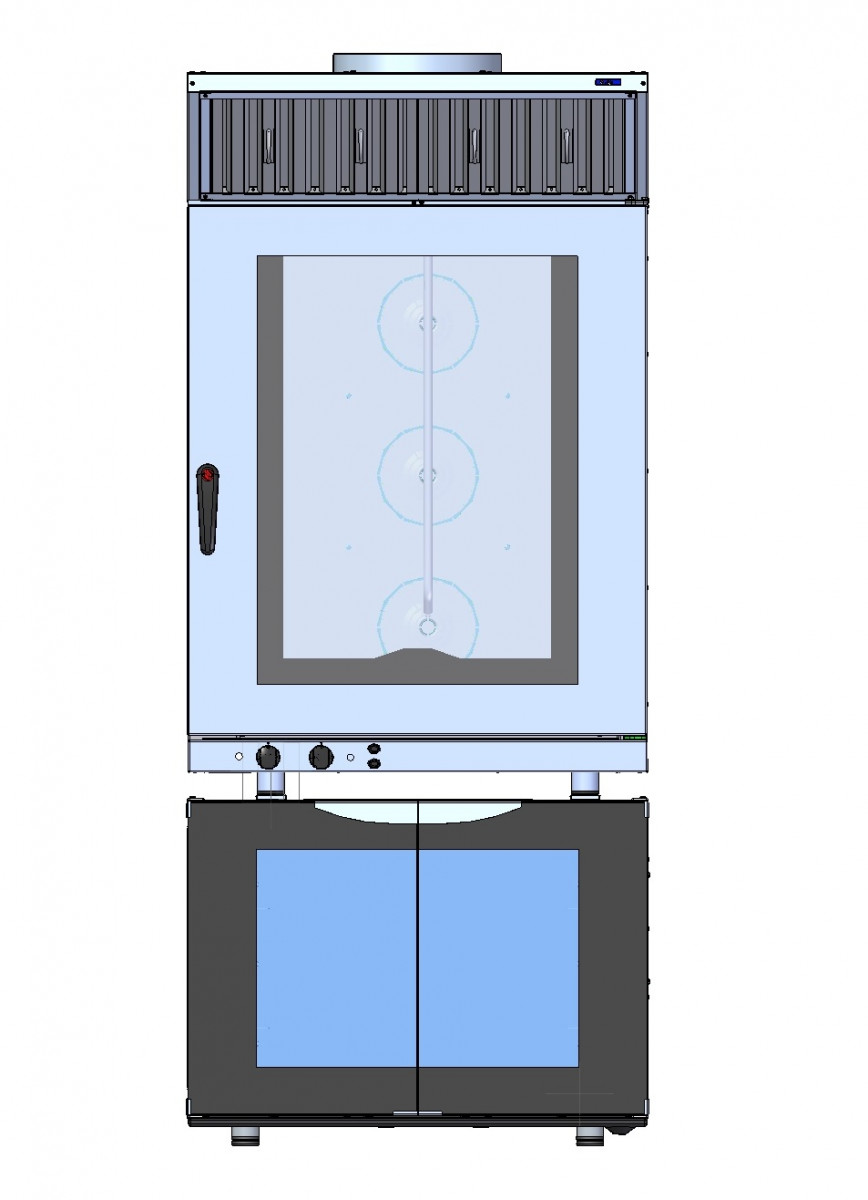

Зонт ЗВВ-10-6/4 устанавливают на конвекционную печь "КЭП-10" и "КЭП-10П" и Подсоединяют к конвекционной печи кабель питания (2 м, с заземлением). Зонт фиксируется с помощью болтов М5 и уголков к задней стенке (КЭП) конвекционной печи (предварительно нужно совместить трубку вывода пара с приемной трубой зонта и соединить их хомутами и резиновым патрубком). Ванна зонта имеет сливную трубку с резьбой G 1/2", к которой необходимо присоединить кран  шаровой для осуществления слива жидкости.


1. НАЗНАЧЕНИЕ
Зонт вытяжной встраиваемый (для конвекционной печи) (далее - зонт или изделие) используется для очистки воздуха от аэрозолей жира, масла, водяного
пара и устанавливается в системе вытяжной на объектах общественного питания.
Зонт ЗВВ-6-6/4 устанавливают на конвекционные печи КЭП-6, КЭП-6Э, КЭП-6П
(Изготовитель: АО «Чувашторгтехника», г. Чебоксары)(далее - печи). Зонт ЗВВ-10-
6/4 устанавливают на конвекционные печи КЭП-10, КЭП-10Э, КЭП-10П (Изготовитель: ОАО «Чувашторгтехника», г. Чебоксары).(далее - печи).
Зонт изготовлен в климатическом исполнении УХЛ4 ГОСТ 15150.
Зонт соответствует требованиям ТР ТС 010/2011 «О безопасности машин и
оборудования» (сертификат соответствия №ТС RU С-RU.МХ11.В.00270 с
19.06.2018 по 18.06.2023), требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» (Декларация о соответствии ЕАЭС №RU ДRU.МХ11.В.00174 с 19.06.2018 по 18.06.2023), требованиям ТР ТС 020/2011
«Электромагнитная совместимость технических средств» (Декларация о соответствии ЕАЭС №RU Д-RU.МБ32.В.14858 с 29.06.2018 по 28.06.2023).
На предприятии действует сертифицированная система менеджмента качества в соответствии требованиям ИСО 9001:2015. Регистрационный номер сертификата 73 100 3466, действителен по 26.01.2023г.
Режим работы – двухсменный (не более 16÷18 ч. в сутки).
