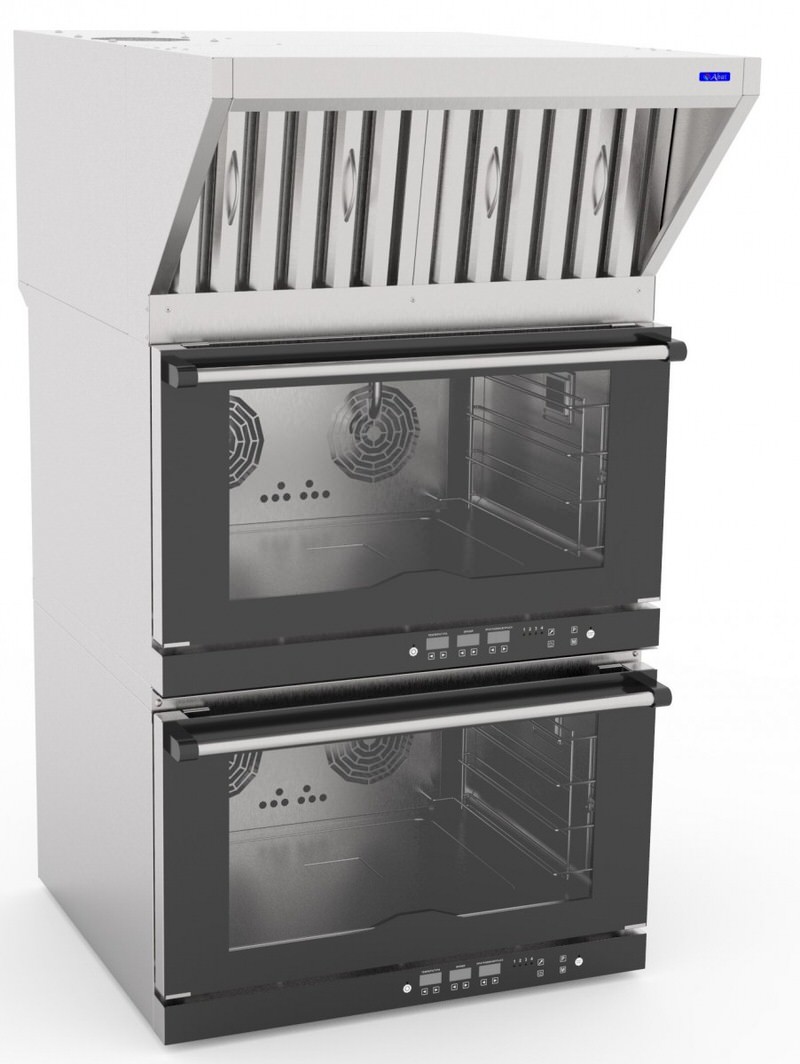

Зонт вытяжной встраиваемый ЗВВ-4-6/4П с пароконденсатором для конвекционных печей КЭП-4 (802х1018х449 мм)

Зонт вытяжной встраиваемый с пароконденсатором ЗВВ-4-6/4П для конвекционных печей типа "КЭП-4" - предназначен для вытяжки и конденсации отработанного пара, а также очистки воздуха от аэрозолей жира, масла и водяного пара в помещении на объектах общественного питания.

Артикул: 21000002118

Цена: 72000.00

Технические характеристики:

Технические параметры:

Суммарная мощность зонта, Вт	168
Мощность вентилятора, Вт	160
Мощность ламп освещения, Вт	8
Напряжение, В	230
Тип фильтра	лабиринтный / угольный
Воздухопроизводительность, м3/ч	1400
Скорость движения воздуха в рабочей зоне зонта, м/с	0,3
Количество установленных вентиляторов, шт.	1
Количество установленных ламп освещения, шт.	1
Количество установленных лабиринтных фильтров, шт.	2
Количество установленных угольных фильтров, шт.	2
Габаритные размеры, мм	802х1018х412(449)
Масса, кг	51
Артикул	21000002118

Описание товара:

Зонт ЗВВ-4-6/4П с пароконденсатором - предназначен для установки на конвекционные печи "КЭП-4" и "КЭП-4П"

Зонт состоит из двух частей: воздухозаборника и каркаса теплообменника. В каркасе теплообменника установлен слот с теплообменником, угольные и лабиринтные фильтры и вентилятор. Зонт подсоединяется к конвекционной печи с помощью кабеля питания "1,8 м с заземлением" и фиксируется с помощью двух винтов (от КЭП) к задней стенке и спереди двумя болтами к крыше конвекционной печи.

Принцип действия: разогретый воздух, насыщенный парами масла, воды и жира, всасывается вентилятором в пароконденсатор зонта. В пароконденсаторе происходит охлаждение и конденсация паров масла, воды и жира. Конденсированная жидкость удаляется в канализацию или любую емкость. Охлажденный воздух поступает из верхнего окошка пароконденсатора во внутреннюю часть зонта, где очищается от запахов угольным фильтром и выбрасывается в атмосферу.

в ЗВВ-4-6/4П установлены 2 лабиринтных и 2 сменных угольных фильтра. Все фильтры в зонте легкосъемные: лабиринтные - гигиенически очищаются. угольные - заменяются.

Зонт не занимает полезное пространство, так как устанавливается на крышу конвекционной печи. у Зонта обработанные края камеры для безопасной работы персонала.

1. НАЗНАЧЕНИЕ

Зонты вытяжные встраиваемые с пароконденсатором ЗВВ-4-6/4П, ЗВВ-4-

6/4ПМ для конвекционной печи КЭП-4П (КЭП-4), КЭП-4-ПМ (далее - зонт)

предназначен для вытяжки и конденсации отработанного пара конвекционной

печи типа КЭП-4П, КЭП-4 или КЭП-4ПМ на объектах общественного питания

(Изготовитель: АО «Чувашторгтехника», г. Чебоксары), а также очистки воздуха

от аэрозолей жира, масла и производственных запахов в закрытых помещениях.

Зонт изготовлен в климатическом исполнении УХЛ4 ГОСТ 15150.

Зонты соответствуют требованиям технических регламентов Таможенного

Союза:

Декларация о соответствии ЕАЭС N RU Д-RU.РА01.В.56998/21 от

22.01.2021 г. по 21.01.2026 г. требованиям ТР ТС 004/2011 "О безопасности

низковольтного оборудования" и ТР ТС 010/2011 "О безопасности машин и

оборудования".

Декларация о соответствии ЕАЭС N RU Д-RU.РА01.В.59567/21 от 25.01.021

г. по 24.01.2026 г. требованиям ТР ТС 020/2011 "Электромагнитная

совместимость технических средств".

На предприятии действует сертифицированная система менеджмента

качества в соответствии требованиям ИСО 9001:2015. Регистрационный номер

сертификата 73 100 3466, действителен по 26.01.2023 г.

Режим работы – двухсменный (не более 16÷18 ч. в сутки).

Зонт вытяжной встраиваемый с пароконденсатором ЗВВ-4-6/4П для конвекционной

печи КЭП-4П (КЭП-4) предназначен для вытяжки и конденсации отработанного пара

конвекционной печи типа КЭП-4П или КЭП-4 на объектах общественного питания, а также

очистки воздуха от аэрозолей жира, масла и производственных запахов в закрытых

помещениях.
