Зонт вытяжной встраиваемый ЗВВ-4-6/4ПМ с пароконденсатором для конвекционной печи КЭП-4ПМ (860х1047х428 мм)
Зонт вытяжной встраиваемый с пароконденсатором ЗВВ-4-6/4ПМ для конвекционной печи "КЭП-4ПМ" - предназначен для вытяжки и конденсации отработанного пара, а также очистки воздуха от аэрозолей жира, масла и водяного пара в помещении на объектах общественного питания.
Артикул: 21000002842
Цена: 77400.00
Технические характеристики:
Технические параметры:
Суммарная мощность зонта, Вт | 168 |
Мощность вентилятора, Вт | 160 |
Мощность ламп освещения, Вт | 8 |
Напряжение, В | 230 |
Тип фильтра | лабиринтный / угольный |
Воздухопроизводительность, м3/ч | 1400 |
Скорость движения воздуха в рабочей зоне зонта, м/с | 0,3 |
Количество установленных вентиляторов, шт. | 1 |
Количество установленных ламп освещения, шт. | 1 |
Количество установленных лабиринтных фильтров, шт. | 2 |
Количество установленных угольных фильтров, шт. | 2 |
Габаритные размеры, мм | 860х1047х408(428) |
Масса, кг | 55 |
Артикул | 21000002842 |
Описание товара:
Зонт ЗВВ-4-6/4ПМ с пароконденсатором предназначен для установки на конвекционную печь КЭП-4ПМ
Зонт состоит из двух частей: воздухозаборника и каркаса теплообменника. В каркасе теплообменника установлен слот с теплообменником, угольные и лабиринтные фильтры и вентилятор. Зонт подсоединяется к конвекционной печи с помощью кабеля питания "1,8 м с заземлением" и фиксируется с помощью двух винтов (от КЭП) к задней стенке и спереди двумя болтами к крыше конвекционной печи.

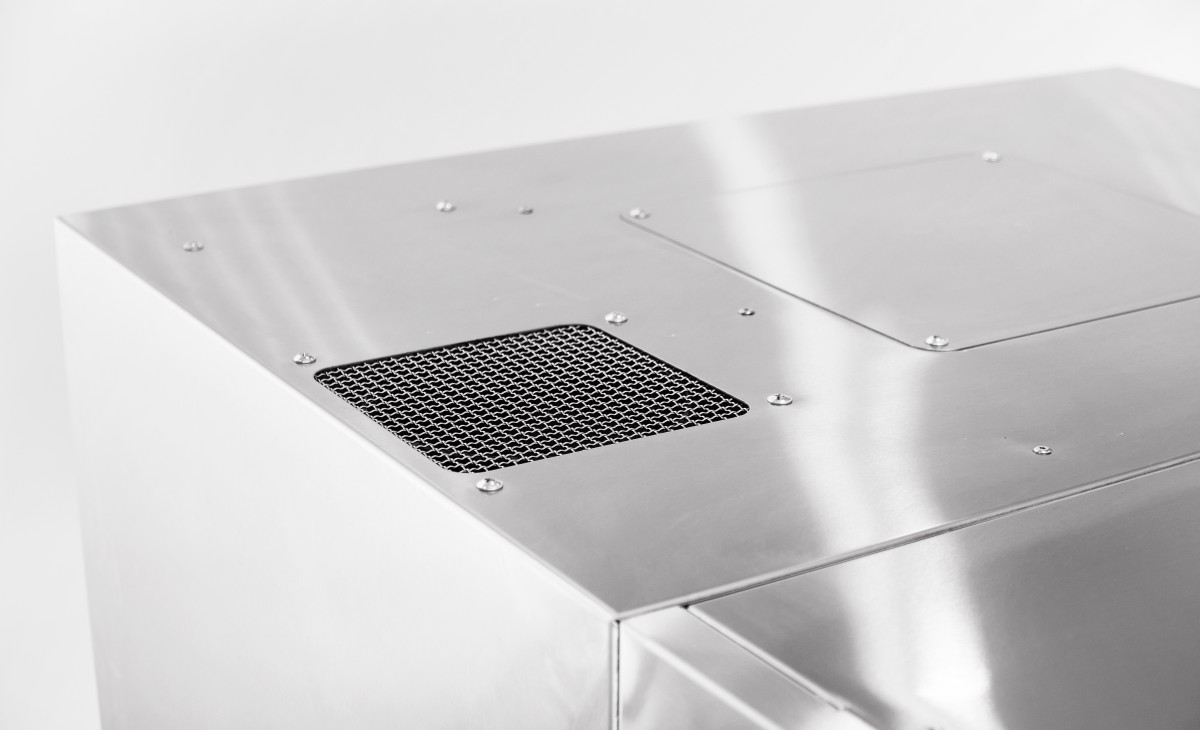

Принцип действия: разогретый воздух, насыщенный парами масла, воды и жира, всасывается вентилятором в пароконденсатор зонта. В пароконденсаторе происходит охлаждение и конденсация паров масла, воды и жира. Конденсированная жидкость удаляется в канализацию или любую емкость. Охлажденный воздух поступает из верхнего окошка пароконденсатора во внутреннюю часть зонта, где очищается от запахов угольным фильтром и выбрасывается в атмосферу.

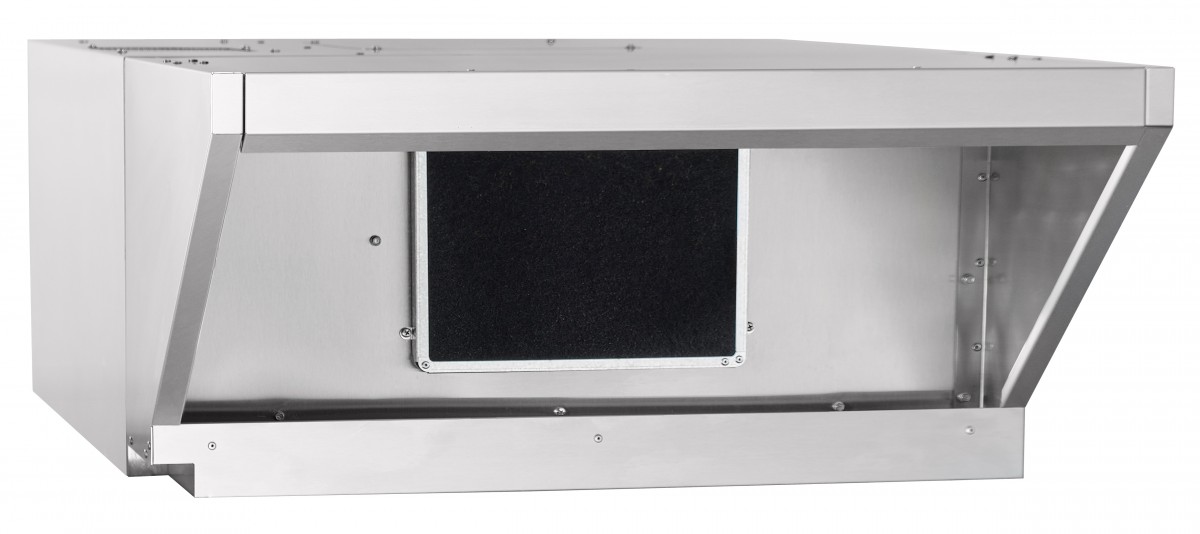

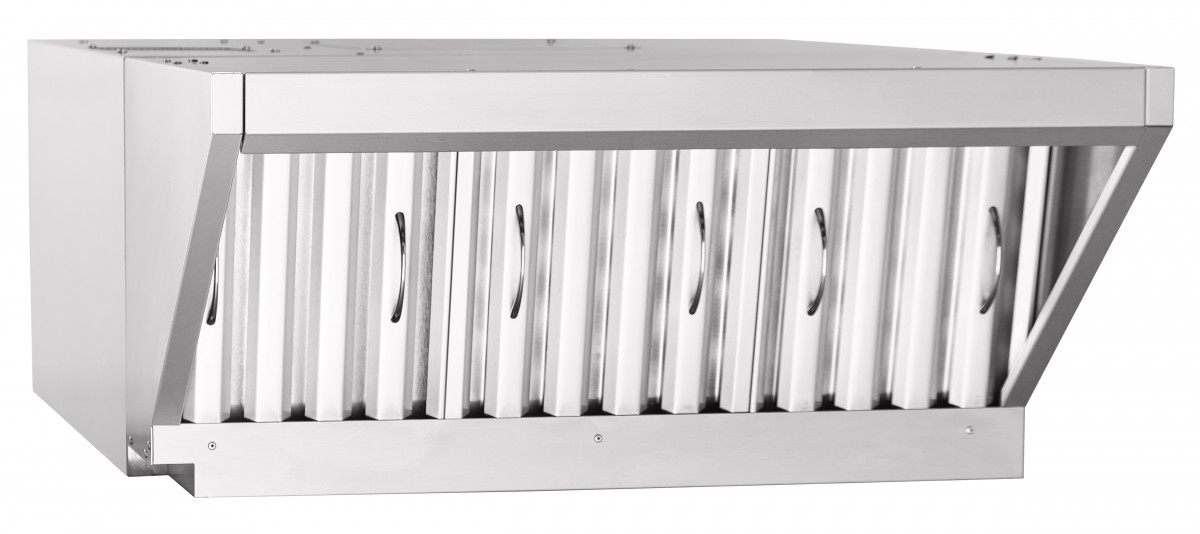

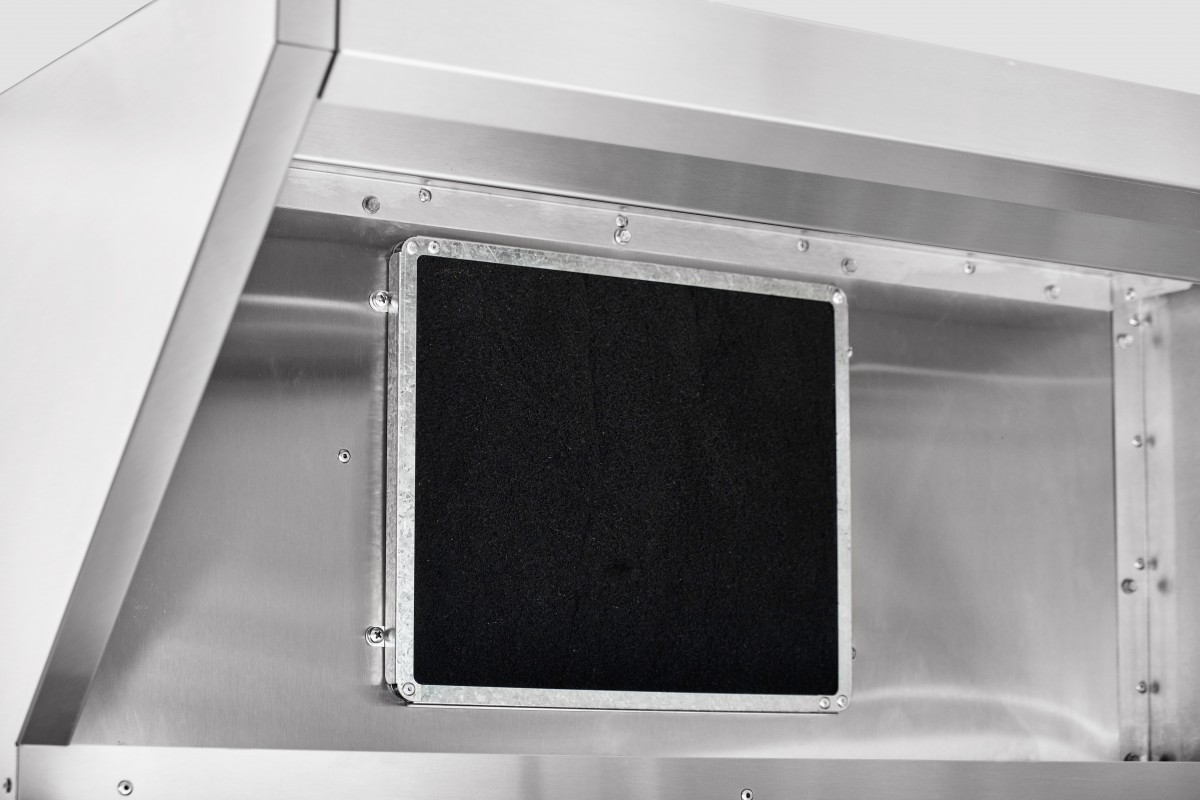

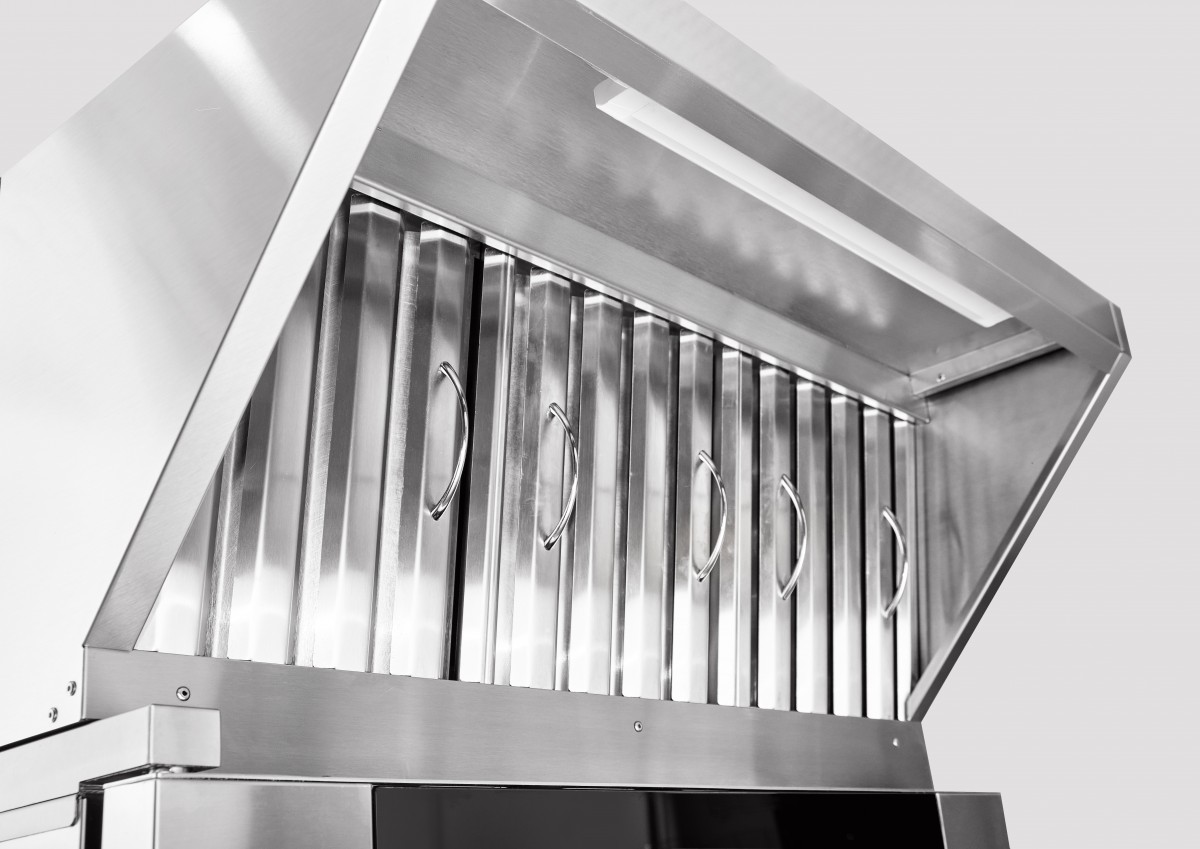

ЗВВ-4-6/4ПМ установлены 2 лабиринтных и 2 сменных угольных фильтра. Все фильтры в зонте легкосъемные: лабиринтные - гигиенически очищаются. угольные - заменяются.
Зонт не занимает полезное пространство, так как устанавливается на крышу конвекционной печи. у Зонта обработанные края камеры для безопасной работы персонала.
1. НАЗНАЧЕНИЕ
Зонты вытяжные встраиваемые с пароконденсатором ЗВВ-4-6/4П, ЗВВ-4-
6/4ПМ для конвекционной печи КЭП-4П (КЭП-4), КЭП-4-ПМ (далее - зонт)
предназначен для вытяжки и конденсации отработанного пара конвекционной
печи типа КЭП-4П, КЭП-4 или КЭП-4ПМ на объектах общественного питания
(Изготовитель: АО «Чувашторгтехника», г. Чебоксары), а также очистки воздуха
от аэрозолей жира, масла и производственных запахов в закрытых помещениях.
Зонт изготовлен в климатическом исполнении УХЛ4 ГОСТ 15150.
Зонты соответствуют требованиям технических регламентов Таможенного
Союза:
Декларация о соответствии ЕАЭС N RU Д-RU.РА01.В.56998/21 от
22.01.2021 г. по 21.01.2026 г. требованиям ТР ТС 004/2011 "О безопасности
низковольтного оборудования" и ТР ТС 010/2011 "О безопасности машин и
оборудования".
Декларация о соответствии ЕАЭС N RU Д-RU.РА01.В.59567/21 от 25.01.021
г. по 24.01.2026 г. требованиям ТР ТС 020/2011 "Электромагнитная
совместимость технических средств".
На предприятии действует сертифицированная система менеджмента
качества в соответствии требованиям ИСО 9001:2015. Регистрационный номер
сертификата 73 100 3466, действителен по 26.01.2023 г.
Режим работы – двухсменный (не более 16÷18 ч. в сутки).
