Зонт вытяжной встраиваемый ЗВВ-6-6/4М для конвекционных печей КЭП-6П-01 (869х1093,5х310 мм)
Зонт вытяжной встраиваемый ЗВВ-6-6/4М для конвекционной печи "КЭП-6П-01" используется для очистки воздуха от аэрозолей жира, водяного пара и масла
Описание товара:
Зонт вытяжной встраиваемый ЗВВ-6-6/4М используется для очистки воздуха от аэрозолей жира, масла, водяного пара и устанавливается в системе вытяжной вентиляции на объектах общественного питания.
Зонт состоит из трех частей: корпус, осевой вентилятор и съемный лабиринтный фильтр. Лабиринтный фильтр необходимо периодически чистить, он легко вынимается . В корпусе зонта имеется герметичная ванна (лоток), куда стекает жир, масло, и вода с лабиринтных фильтров.
Принцип работы - разогретый воздух, насыщенный парами масла, воды и жира, всасывается вентилятором осевым в зонт, и удаляется из помещения очищенным проходя сквозь фильтр. При ударе (соприкосновении) о стенки фильтра, имеющего лабиринтную структуру, жиры, пары масла, и воды конденсируются из-за температурного перепада на фильтре и стекают в ванну (лоток).

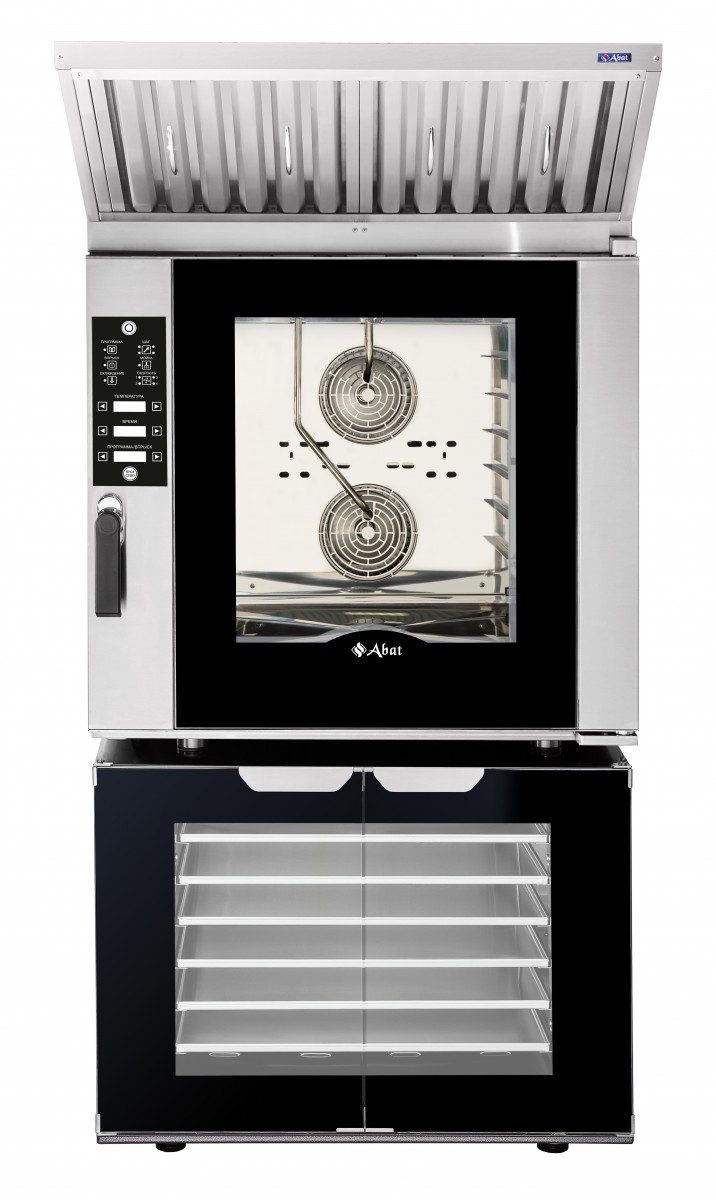

Зонт ЗВВ-6-6/4М устанавливается на конвекционную печь КЭП-6П-01. Подсоединяют к конвекционной печи кабель питания (2 м, с заземлением). Зонт фиксируется с
помощью болтов М5 и уголков к задней стенке (КЭП) конвекционной печи (предварительно нужно совместить трубку вывода пара с приемной трубой зонта и соединить их хомутами и резиновым патрубком).
Ванна зонта имеет сливную трубку с резьбой G 1/2", к которой необходимо присоединить кран шаровой для осуществления слива жидкости.
На предприятии действует сертифицированная система менеджмента качества в
соответствии требованиям ИСО 9001:2015. Регистрационный номер сертификата 73 100
3466, действителен по 26.01.2023 г.
1. НАЗНАЧЕНИЕ
Зонт вытяжной встраиваемый (для конвекционной печи) используется для очистки
воздуха от аэрозолей жира, масла, водяного пара и устанавливается в системе вытяжной
вентиляции на объектах общественного питания.
Зонт ЗВВ-6-6/4М устанавливают на конвекционные печи КЭП-6П-01 (далее - печи)
(Изготовитель: АО «Чувашторгтехника», г. Чебоксары).
Зонт ЗВВ-10-6/4М устанавливают на конвекционные печи КЭП-10П-01 (далее - печи)
(Изготовитель: АО «Чувашторгтехника», г. Чебоксары).
Изделие не предназначено для непрерывного производства: режим работы –
двухсменный (не более 16...18 часов в сутки). Зонт изготовлен в климатическом
исполнении УХЛ 4 ГОСТ 15150.
