Зонт вытяжной встраиваемый ЗВВ-4-6/4 для конвекционных печей типа КЭП-4 (800х1040х286 мм)
Зонт вытяжной встраиваемый ЗВВ-4-6/4 для конвекционных печей типа КЭП-4 используется для очистки воздуха от аэрозолей жира, масла, водяного пара
Артикул: 21000080802
Цена: 30900.00
Технические характеристики:
Технические параметры:
| Суммарная мощность зонта, Вт | 120 |
| Напряжение, В | 230 |
| Тип фильтра | лабиринтный |
| Воздухопроизводительность, м3/ч | 1400 |
| Скорость движения воздуха в рабочей зоне зонта, м/с | 0,4 |
| Количество установленных вентиляторов, шт. | 1 |
| Количество установленных лабиринтных фильтров, шт. | 2 |

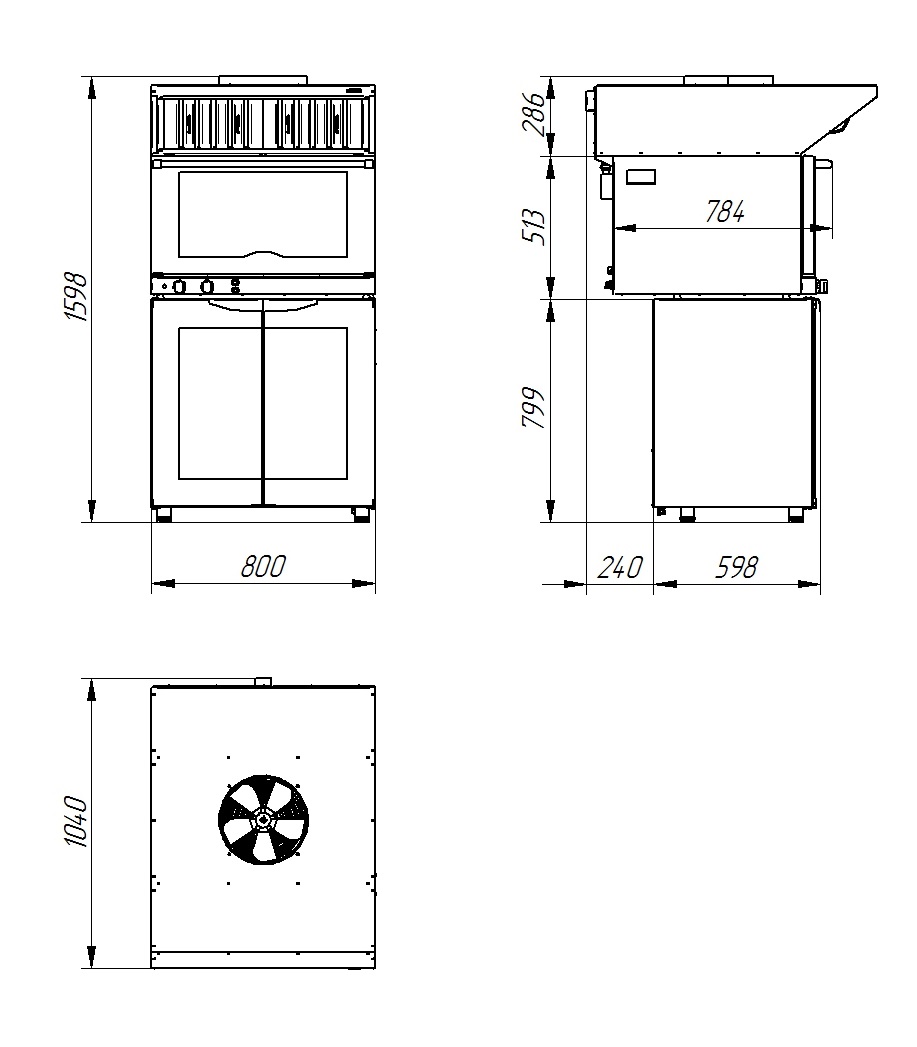

| Габаритные размеры, мм | 800х1040х251(323) |
| Масса, кг | 27 |
| Артикул | 21000080802 |
Описание товара:
Зонт вытяжной встраиваемый для конвекционной печи, используется для очистки воздуха от аэрозолей жира, масла, водяного пара и устанавливается в системе вытяжной вентиляции. Диаметр отводящей трубы и дымохода должны быть не менее 270 мм с встроенным или выносным вентилятором на объектах общественного питания.
Зонт состоит из трех частей: корпус, осевой вентилятор и съемный лабиринтный фильтр. Лабиринтный фильтр необходимо периодически чистить, он легко вынимается . В корпусе зонта имеется герметичная ванна (лоток), куда стекает жир, масло, и вода с лабиринтных фильтров.
Принцип работы - разогретый воздух, насыщенный парами масла, воды и жира, всасывается вентилятором осевым в зонт, и удаляется из помещения очищенным проходя сквозь фильтр. При ударе (соприкосновении) о стенки фильтра, имеющего лабиринтную структуру, жиры, пары масла, и воды конденсируются из-за температурного перепада на фильтре и стекают в ванну (лоток).

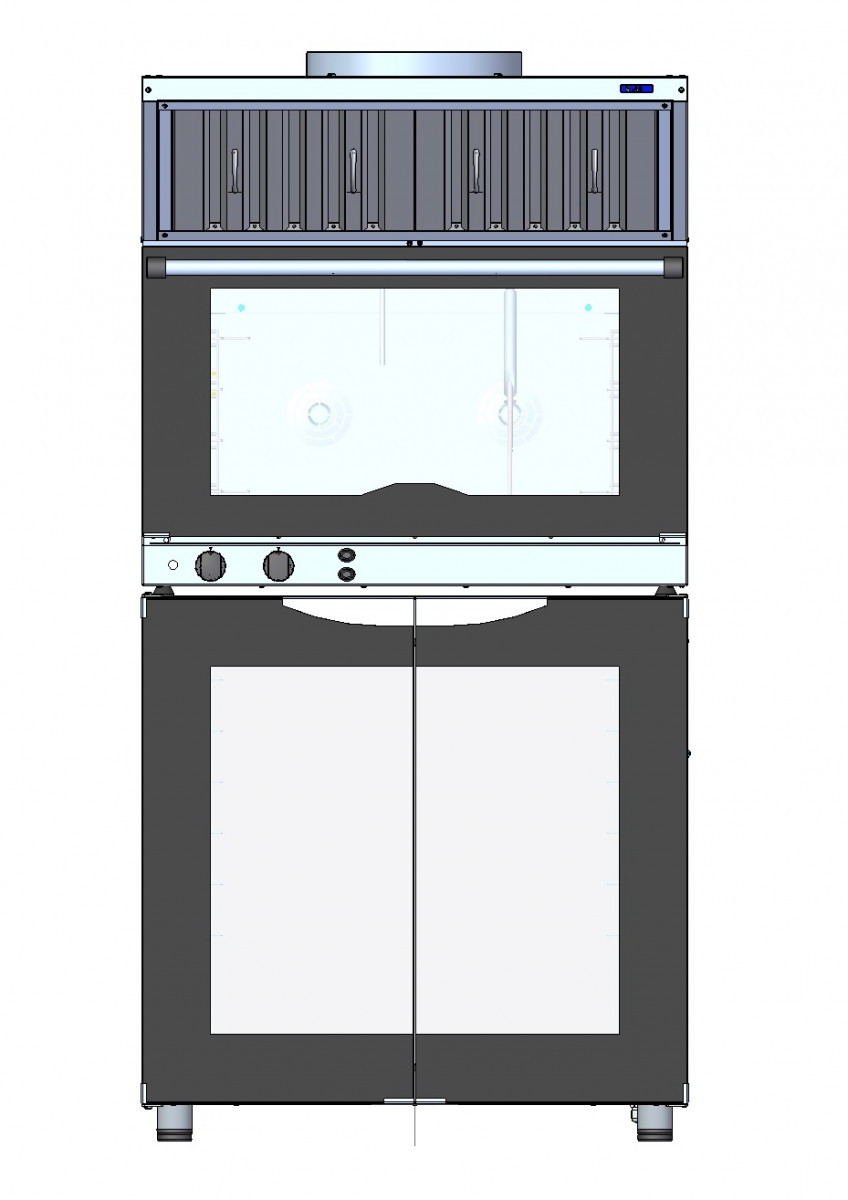

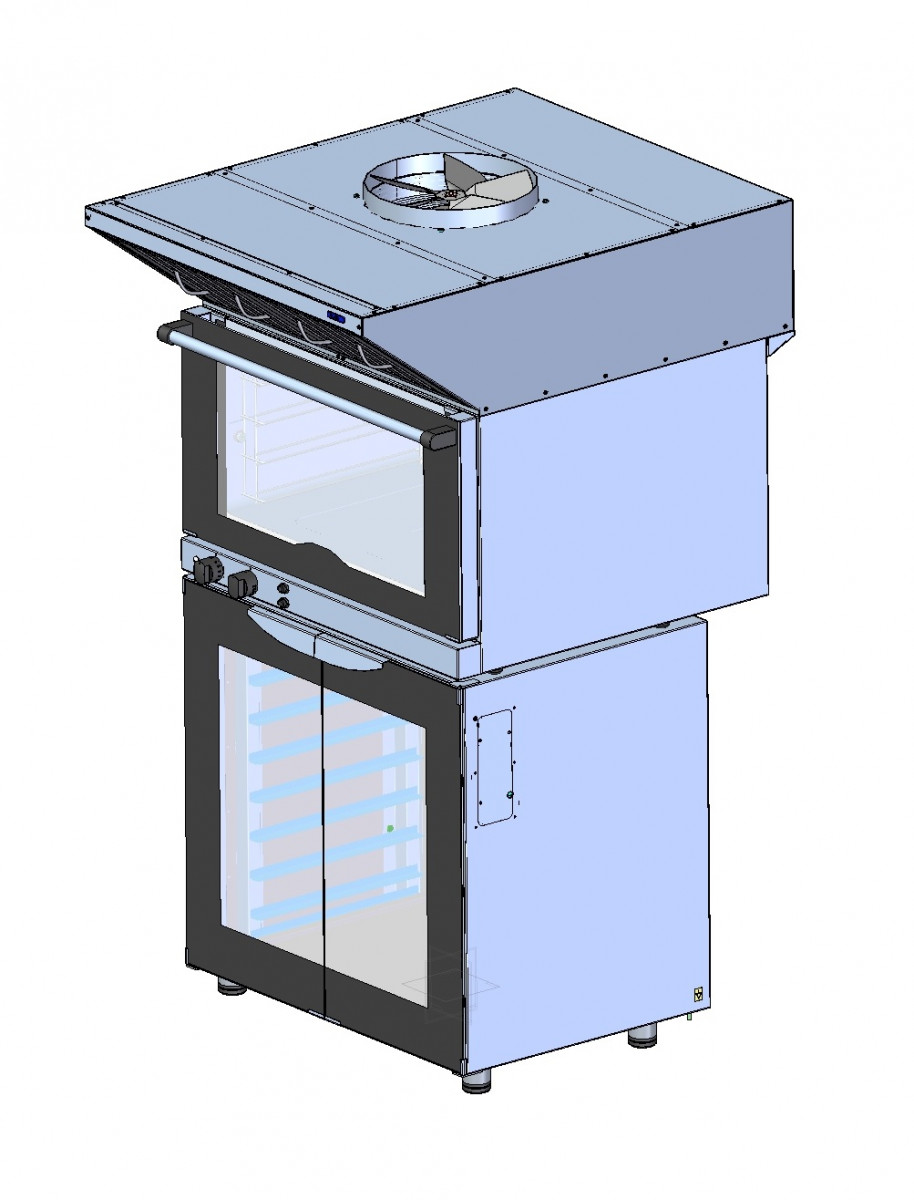

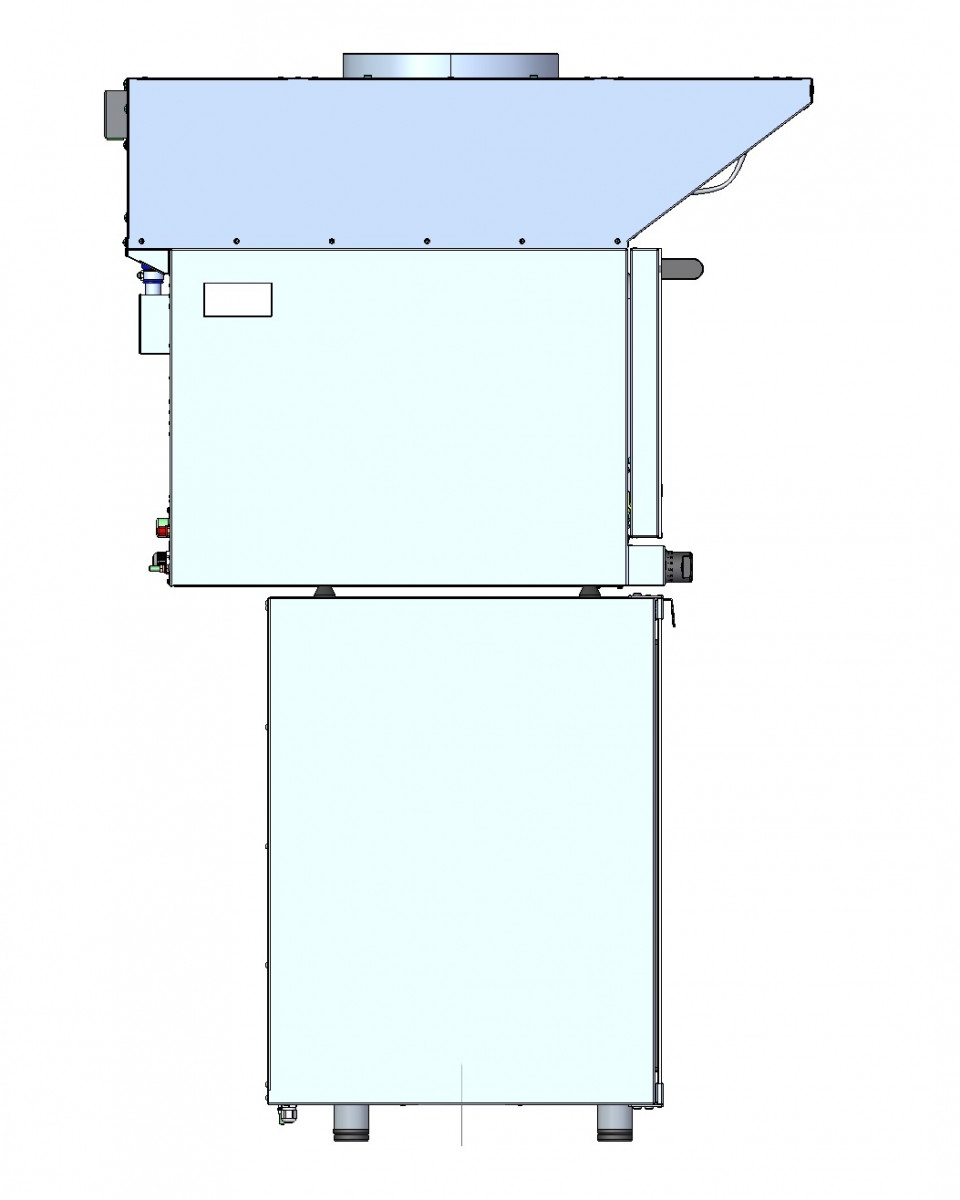

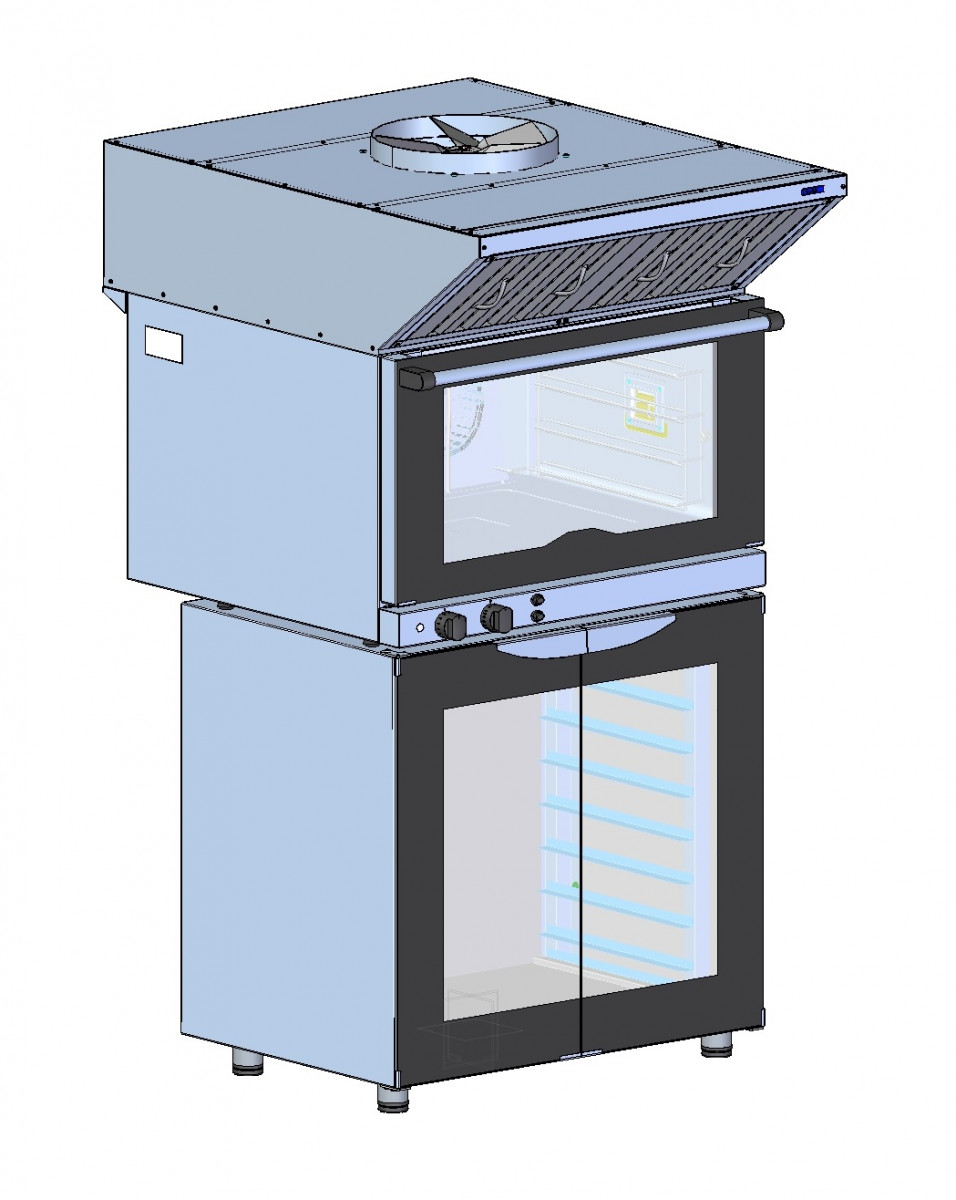

Зонт ЗВВ-4-6/4 устанавливают на конвекционную печь типа КЭП-4. Подсоединяют к конвекционной печи кабель питания (2 м, с заземлением). Зонт фиксируется с помощью болтов М5 и уголков к задней стенке (КЭП) конвекционной печи (предварительно нужно совместить трубку вывода пара с приемной трубой зонта и соединить их хомутами и резиновым патрубком).
Ванна зонта имеет сливную трубку с резьбой G 1/2", к которой необходимо присоединить кран шаровой для осуществления слива жидкости.
1. НАЗНАЧЕНИЕ
Зонт вытяжной встраиваемый (для конвекционной печи) (далее – зонт или изделие) используется для очистки воздуха от аэрозолей жира, масла, водяного
пара и устанавливается в системе вытяжной вентиляции на объектах общественного питания. Зонт ЗВВ-4-6/4 на конвекционные печи КЭП-4, КЭП-4Э или КЭП-4П
(Изготовитель: АО «Чувашторгтехника», г. Чебоксары) (далее - печи).
Зонт изготовлен в климатическом исполнении УХЛ4 ГОСТ 15150.
Зонт соответствует требованиям ТР ТС 010/2011 «О безопасности машин и
оборудования» (сертификат соответствия №ТС RU С-RU.МХ11.В.00270 с
19.06.2018 по 18.06.2023), требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» (Декларация о соответствии ЕАЭС №RU ДRU.МХ11.В.00174 с 19.06.2018 по 18.06.2023), требованиям ТР ТС 020/2011
«Электромагнитная совместимость технических средств» (Декларация о соответствии ЕАЭС №RU Д-RU.МБ32.В.14858 с 29.06.2018 по 28.06.2023).
На предприятии действует сертифицированная система менеджмента качества в соответствии требованиям ИСО 9001:2015. Регистрационный номер сертификата 73 100 3466, действителен по 26.01.2023г.
Режим работы – двухсменный (не более 16÷18 ч. в сутки).
Зонт вытяжной встраиваемый для конвеконной печи (далее зонт) используется для очистки воздуха от аэрозолей жира, масла, водяного пара и устанавливается в системе
вытяжной вентиляции (диаметр отводящей трубы и дымохода должны быть не менее 270 мм) с выносным или встроенным вентилятором на объектах общественного питания.
Зонт состоит из трех основных частей: корпуса, съемного лабиринтного фильтра, осевого вентилятора. Лабиринтный фильтр легко вынимается и его необходимо периодически
чистить. В корпусе зонта имеется герметичная ванна, куда стекает масло, жир и вода с лабиринтных фильтров.
Разогретый воздух, насыщенный парами масла, жира и воды, всасывается осевым вентилятором в зонт, проходит сквозь фильтр и удаляется из помещения очищенным. При ударе
о стенки фильтра, имеющего лабиринтную структуру, пары масла, жира и воды конденсируются из-за температурного перепада на фильтре и стекают в ванну.
Зонт ЗВВ-4-6/4 устанавливают на конвекционную печь КЭП-4 и подсоединяют к конвекционной печи с помощью кабеля питаня (2 м, с заземлением). Зонт фиксируется с
помощью уголков и болтов М5 к задней стенке конвекционной печи (предварительно нужно совместить трубку вывода пара с приемной трубой зонта и соединить их резиновым
патрубком и хомутами). Ванна зонта имеет сливную трубку с резьбой G 1/2", к которой необходимо присоединить шаровой кран для слива жидкости.
