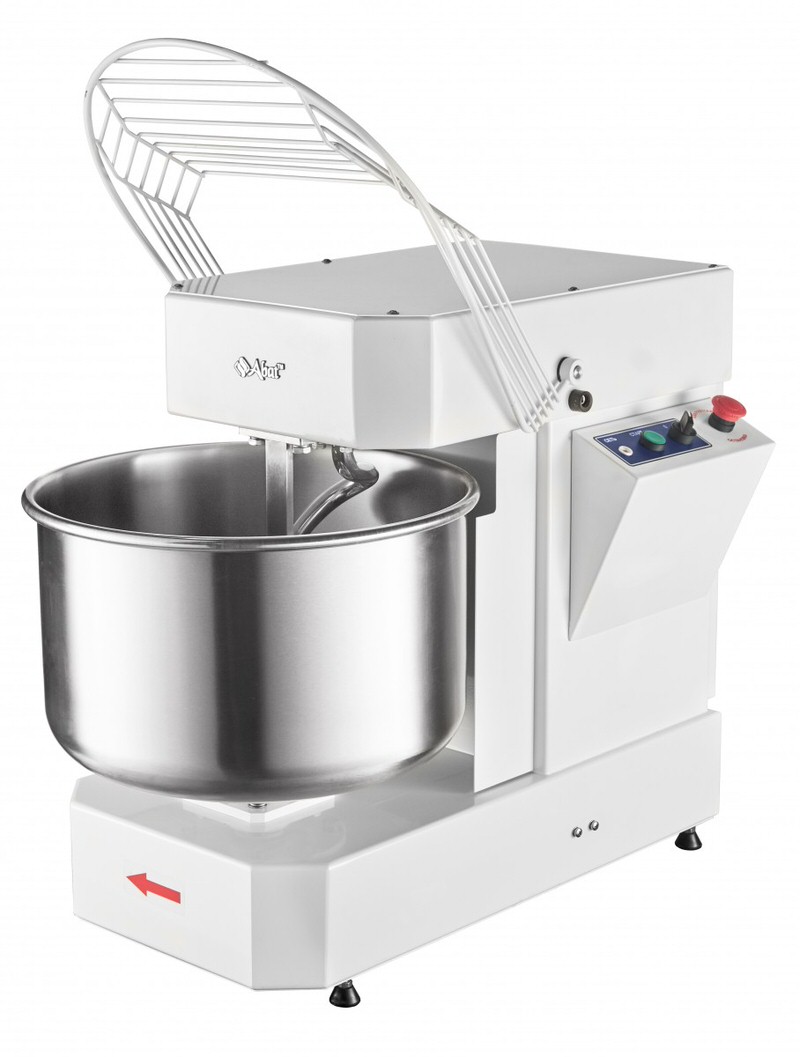

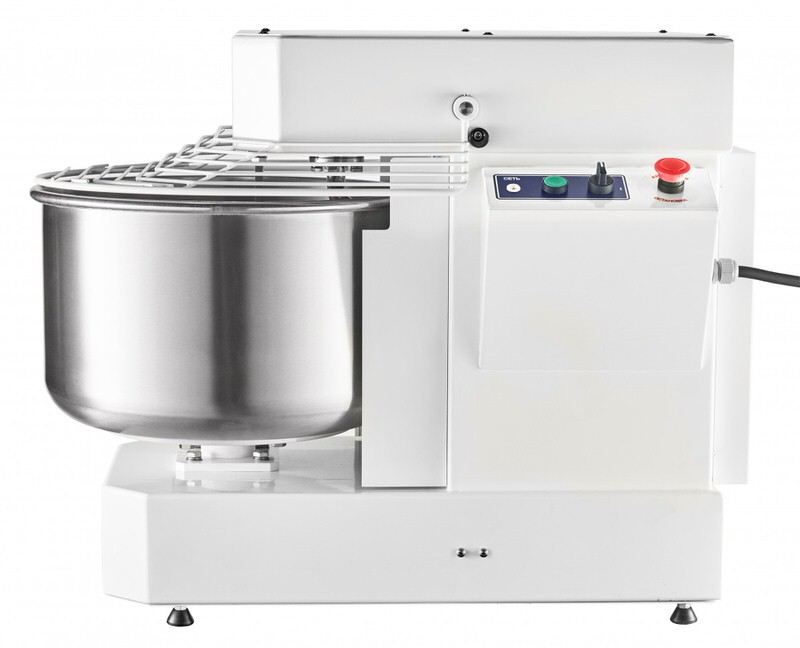

Тестомес спиральный ТМС-20НН-1Ц, серия CHEF, 1 скорость, несъемная дежа 20 л, неподъемная траверса, 60 кг/ч, э/механическая панель, 450х760х630 мм, 1,2 кВт, 400В, ременно-цепной привод

ТМС-20НН-1Ц Машина тестомесильная спиральная электрическая ТМС-20НН-1Ц предназначена для замеса любого вида теста в хлебопекарных производствах и на предприятиях общественного питания

Артикул: 41000019537

Цена: 109900.00

Технические характеристики:

Технические параметры:
Мощность, кВт, 1 скорость 1,2
Мощность, кВт, 2 скорость -
Напряжение, В 400
Количество скоростей 1
Объем дежи, л 20
Норма загрузки ингредиентов для дрожжевого теста, кг, не более 12
Норма загрузки ингредиентов для крутого теста, кг, не более 4
Замес одной порции теста, мин 8-12
Производительность, кг/час 60
Колеса -
Тип привода ременно-цепной
Количество оборотов спирали, об/ мин, 1 скорость 120
Количество оборотов спирали, об/ мин, 2 скорость -
Количество оборотов дежи, об/ мин, 1 скорость 10
Количество оборотов дежи, об/ мин, 2 скорость -
Панель управления электромеханическая
Таймер -
Тип дежи несъемная
Траверса неподъемная
Габаритные размеры, мм 450х735х630
Масса, кг 91
Артикул 41000019537



Описание товара:

- возможность замеса любого вида теста: песочного - для печенья и тарталеток; пресного - для пельменей, мантов и лапши; сдобного дрожжевого теста - для булочек, пирожков и ватрушек; дрожжевого - для пшеничных и ржаных хлебов;
- дополнительная возможность замеса крутого теста общей массой не превышающей 30% от нормы по загрузке обычного дрожжевого теста;
- возможность кратковременного реверсивного вращения месильного органа и дежи для удобства извлечения остатков теста;
- программируемая работа на каждую скорость с помощью двух таймеров и возможность работы как в программируемом, так и в ручном режиме;
- ременно-цепной привод;
- применение качественных ремней с масло- и термостойким покрытием, выполненных из полиуретановой смеси и эластомера, обладающих высокой износостойкостью по сравнению с традиционными каучуковыми ремнями;
- электронная панель управления;
- качественное перемешивание ингредиентов не только за счет вращательного, но и за счет эксцентричного движения спирали, кроме моделей ТМС-20НН-1Ц, -2Ц, -МЦ и ТМС-30НН-1Ц, -2Ц, -МЦ;
- колеса для удобства перемещения и установки на рабочее место для моделей с объемом дежи от 60 литров.

Материал корпуса тестомеса - высококачественная конструкционная сталь с полимерным покрытием.
Металлические детали машины, контактирующие с продуктом во время замеса (спираль, дежа, нож) изготовлены из нержавеющей стали марки AISI 304.

Основные характеристики односкоростного спирального тестомеса ТМС-20НН-1Ц:

- объем дежи - 20 л;
- дежа несъемная;
- траверса неподъемная;
- max загрузка ингредиентов при замесе дрожжевого теста - 12 кг;
- min загрузка ингредиентов при замесе дрожжевого теста - 1,5 кг;
- max загрузка ингредиентов при замесе крутого теста - 4 кг;
- min загрузка ингредиентов при замесе крутого теста - 2 кг;
- ременно-цепной привод;
- электромеханическая панель управления;
- регулируемые по высоте ножки.

Всего за час выход теста при использовании тестомеса ТМС-20НН-1Ц может составить до 60 кг при продолжительности замеса одной порции теста не более 12 минут.

Количество оборотов спирали для ТМС-20НН-1Ц составляет 120 оборотов в минуту.
Количество оборотов дежи для ТМС-20НН-1Ц составляет 10 оборотов в минуту.

Скругленные внутренние углы дежи облегчают гигиеническую уборку машины. Модель имеет регулируемые по высоте ножки.

1 НАЗНАЧЕНИЕ
Машины тестомесильные спиральные электрические (далее по тексту – машины) с
несъемной дежой, неподъемной траверсой односкоростные ТМС-20НН-1Ц, ТМС-30НН-1Ц,
двухскоростные ТМС-20НН-2Ц, ТМС-30НН-2Ц и с переменной скоростью вращения рабочих
органов ТМС-20НН-МЦ, ТМС-30НН-МЦ, предназначены для интенсивного замеса дрожжевого
теста в хлебопекарных предприятиях, в кондитерских цехах и на предприятиях общественного
питания.
Машины изготавливаются в климатическом исполнении УХЛ4 категория размещения 4.2
ГОСТ 15150. Все детали машины, контактирующие с продуктом (спираль, дежа, нож)
изготовлены из высококачественной нержавеющей стали.
Машины соответствуют требованиям Технических регламентов Таможенного союза ТР
ТС 004/2011 «О безопасности низковольтного оборудования», 010/2011 «О безопасности машин
и оборудования», 020/2011 «Электромагнитная совместимость технических средств».
Сертификат о соответствии №ТС RU С-RU.МН10.B.01238. Срок действия с 19.04.2018 по
18.04.2023.
Декларация о соответствии ЕАЭС №RU Д-RU.МН10.B.01039. Срок действия с 18.04.2018
по 17.04.2023.
На предприятии действует сертифицированная система менеджмента качества в
соответствии требованиям ИСО 9001:2015. Регистрационный номер сертификата 73 100 2188 от
30.04.2018 по 29.12.2019 г.


2 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ машины
Устройство односкоростных машин ТМС-20НН-1Ц, ТМС-30НН-1Ц показано на рис. 1.
Устройство двухскоростных машин ТМС-20НН-2Ц, ТМС-30НН-2Ц показано на рис. 2.
Устройство машин с переменной скоростью вращения рабочих органов ТМС-20НН-МЦ,
ТМС-30НН-МЦ показано на рис. 3.
Машины состоят из корпуса 1, панели управления 2, дежи 3, защитной решетки дежи 4,
ножа 5, месильного органа (спирали) 6, электродвигателя 20.
Управление работой машины осуществляется с панели управления.
Панель управления машин ТМС-20НН-1Ц, ТМС-30НН-1Ц имеет следующие органы
управления и индикации:
- светосигнальная лампа «Сеть» 32 – для визуального контроля наличия электрического
напряжения на машине;
- кнопка «Аварийная остановка» 31 – для остановки работы машины;
- переключатель «Включение машины» 34:
«0» - положение «Выключено»;
«I» - положение «Включено».
- кнопка «Старт» 33 - для старта работы машины;
Панель управления машин ТМС-20НН-2Ц, ТМС-30НН-2Ц имеет следующие органы
управления и индикации:
- светосигнальная лампа «Сеть» 32 – для визуального контроля наличия электрического
напряжения на машине;
- кнопка «Аварийная остановка» 31 – для остановки работы машины;
- переключатель «Скорость» 34:
«I» - медленное перемешивание;
«II» - быстрое перемешивание.
- кнопка «Старт» 33 - для старта работы машины.
Панель управления машин ТМС-20НН-МЦ, ТМС-30НН-МЦ имеет следующие органы
управления и индикации:
- светосигнальная лампа «Сеть» 32 – для визуального контроля наличия электрического
напряжения на машине;
- кнопка «Аварийная остановка» 31 – для остановки работы машины;
- переключатель «Включение машины» 34:
«0» - положение «Выключено»;
«I» - положение «Включено».
- кнопка «Старт» 33 - для старта работы машины;
- ручка «Регулировка скорости» 36 – для регулировки скорости вращения месильного органа и дежи;
- ручка «Таймер» 37 – для задания времени работы машины.
С передней стороны, над дежой установлена защитная решетка 4 для защиты персонала
от вращающихся рабочих частей машины. При поднятии решетки микровыключатель 26 автоматически отключает электродвигатель 20.
Электродвигатель в машинах ТМС-20НН-1Ц, ТМС-30НН-1Ц обеспечивает работу месильного органа и дежи на одной постоянной скорости.
Электродвигатель в машинах ТМС-20НН-2Ц, ТМС-30НН-2Ц обеспечивает работу месильного органа и дежи на одной из двух фиксированной скорости.
Электродвигатель в машинах ТМС-20НН-МЦ, ТМС-30НН-МЦ обеспечивает работу месильного органа и дежи в диапазоне скоростей (см. паспорт) с плавным регулированием скорости.
Вращательное движение с вала электродвигателя по ременной передаче от шкива 8 передается на шкив 9 промежуточного вала, далее посредством цепных передач приводятся в
движение месильный орган 6 и дежа 3.
Для выравнивания машины на устанавливаемой поверхности предусмотрены регулируемые по высоте ножки 7.
