Льдогенератор чешуйчатого льда ЛГ-250Ч-02, 250 кг/сутки, воздушное охлаждение, 896х585х661 мм, 1,5 кВт, 230 В, без бункера

ЛГ-250Ч-02 (воздушное охлаждение) Льдогенератор чешуйчатого льда ЛГ-250Ч-02 предназначен для производства льда чешуйчатого типа, применяемого при производстве полуфабрикатов и колбасных изделий, для хранения овощей, фруктов, мяса, рыбы, для охлаждения напитков и приготовления холодной воды на предприятиях общественного питания, торговли, мясоперерабатывающей и рыбоперерабатывающей промышленности

Артикул: 71000019499

Цена: 287200.00

Технические характеристики:

Технические параметры:
Номинальная потребляемая мощность, кВт 1,5
Номинальное напряжение, В 230
Тип льда чешуйчатый
Тип охлаждения конденсатора воздушный, требуется подвод и отвод воды
Максимальная производительность, кг/сутки 250
Температура производимого льда, ºС -5...-10
Расход воды, л/кг 1
Тип хладагента R404a
Количество хладагента, кг 0,63
Подходящий бункер Б-300, Б-400, БН-2-100
Габаритные размеры, мм 912х585х661
Масса, кг 110
Артикул 71000019499



Описание товара:

Льдогенератор ЛГ-250Ч-02 выполнен полностью из нержавеющей стали. Для удобства обслуживания все панели каркаса - съемные.

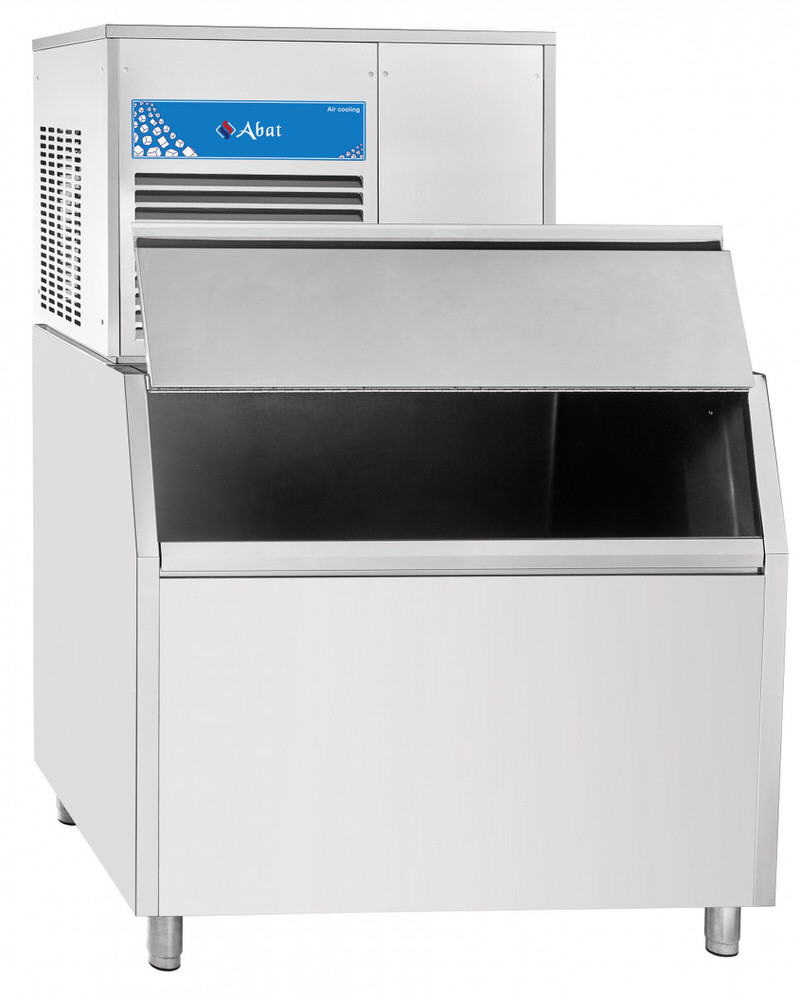

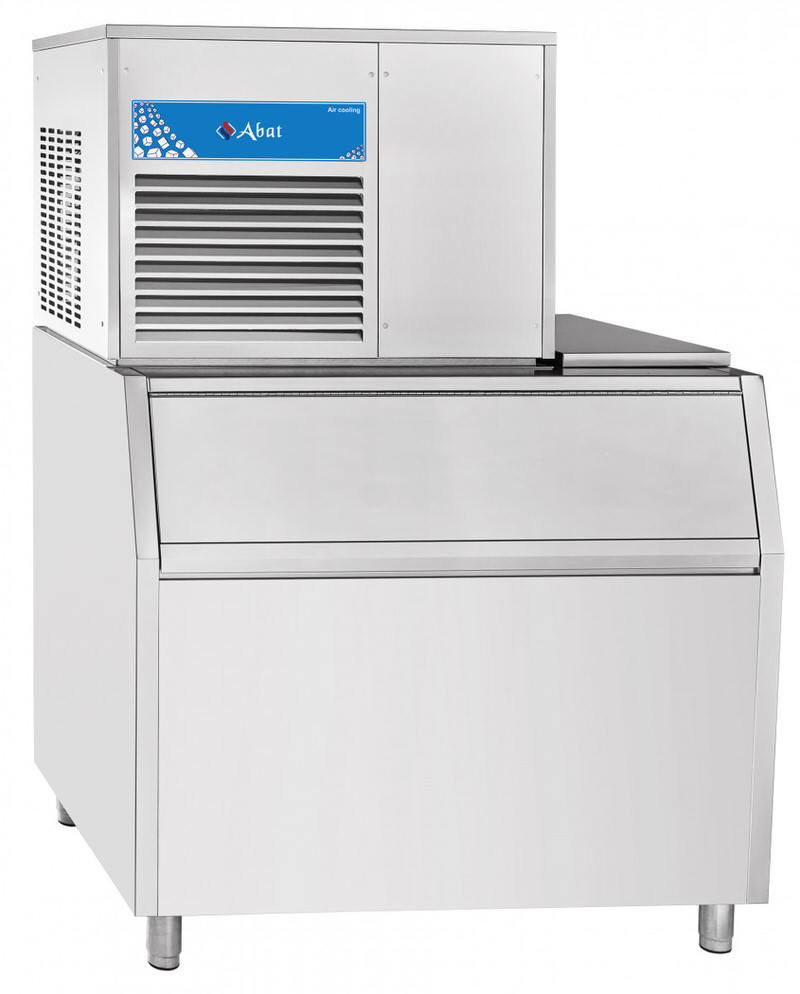

Эксплуатируется со стационарными бункерами Б-300 и Б-400 или с бункером-накопителем БН-2-100.

Система воздушного охлаждения. Вертикально ориентированный, неподвижный барабан-испаритель для намерзания льда обеспечивает герметичность системы подачи хладагента в течение всего срока службы изделия. Намерзший на барабан-испаритель лед срезается ножом, который имеет привод от мотор-редуктора.

Основные характеристики льдогенератора ЛГ-250Ч-02:
- высокая производительность - 250 кг/сутки - при низком потреблении воды - 1 л/кг;
- стабильная работа, в том числе и в жарких климатических условиях;

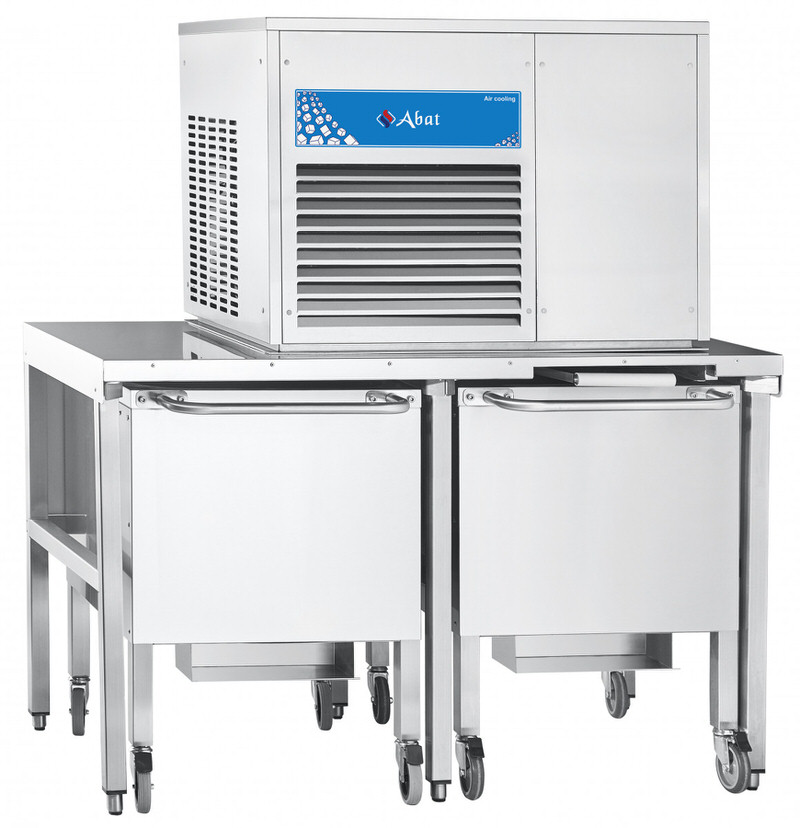

- различные варианты установки и эксплуатации со стационарными или подкатными бункерами (бункеры Б-300, Б-400, БН-2-100);
- регулируемые по высоте ножки;
- в комплекте совок для сбора льда.

Эксплуатация льдогенератора допускается при температуре окружающего воздуха от +10 ºС до + 43 ºС, относительной влажности от 40 до 70%.

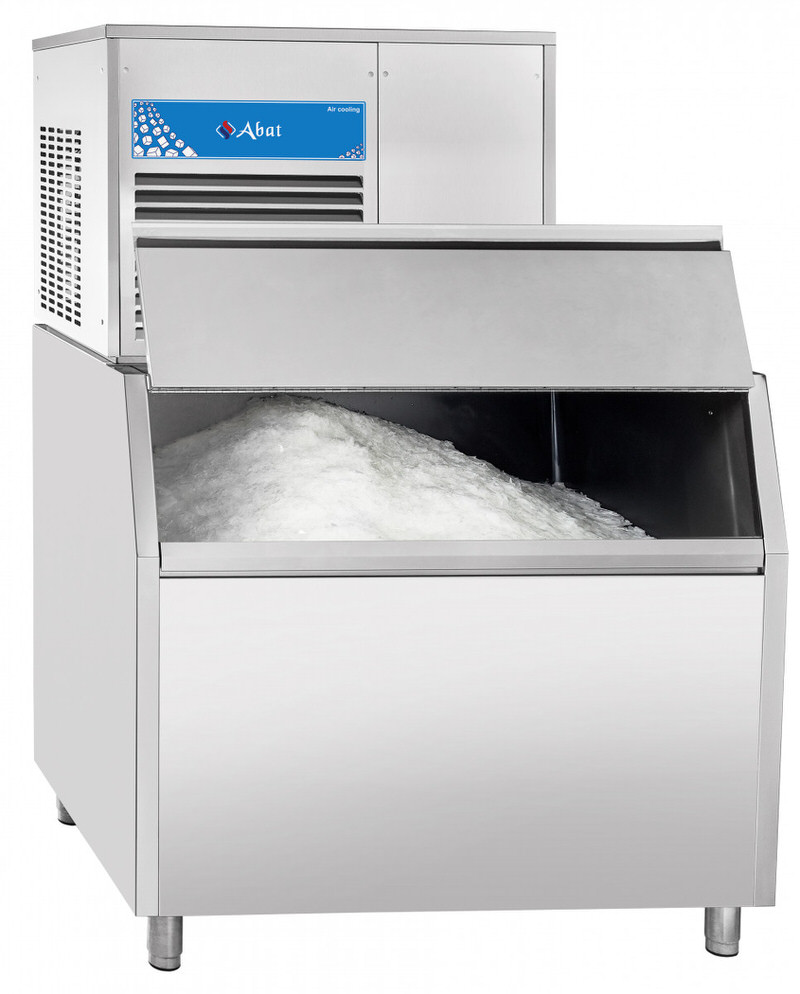

СВОЙСТВА ЧЕШУЙЧАТОГО ЛЬДА, ПРОИЗВОДИМОГО ЛГ-250Ч-02

- толщина чешуек от 1 до 2 мм, влажность около 5%
- температура от -5 до -10 ºС, при такой температуре обеспечивается быстрое и эффективное охлаждение и замораживание продуктов
- большая поверхность соприкосновения с продуктом также обеспечивает более интенсивное охлаждение и замораживание продуктов
- чешуйчатый лед менее подвержен механическому разрушению, чем другие виды льда, что обеспечивает возможность перевозки такого льда пневмотранспортом

Все вышеуказанные характеристики чешуйчатого льда расширяют область его применения от традиционного хранения и выкладки рыбы до использования в строительстве, фармацевтике и химической промышленности.

Цикл работы льдогенератора ЛГ-250Ч-02:
1. Режим ЗАПОЛНЕНИЯ ВАННЫ ВОДОЙ (продолжительность цикла 5 минут);
2. Режим ЗАМОРОЗКИ (в данном режиме льдогенератор работает непрерывно).

В случае отключения и повторного включения работа льдогенератора начинается с режима заполнения ванны водой.

Для защиты от повреждений льдогенератор ЛГ-250Ч-02 оснащен системой автоматического отключения для случаев:
- утечки хладагента;
- повышенной нагрузки на мотор-редуктор вследствие механического воздействия;
- переполнения бункера льдом.

1 НАЗНАЧЕНИЕ
Льдогенераторы ЛГ-250Ч-01, ЛГ-250Ч-02, ЛГ-400Ч-01, ЛГ-400Ч-02, ЛГ-620Ч-01, ЛГ-620Ч-02
(далее – льдогенератор или изделие) предназначены для производства льда чешуйчатого типа,
применяемого при производстве полуфабрикатов и колбасных изделий, для хранения овощей,
фруктов, мяса, рыбы, для охлаждения напитков и приготовления холодной воды на предприятиях
общественного питания, торговли, мясоперерабатывающей и рыбоперерабатывающей промышленности.
Эксплуатация льдогенератора допускается при температуре окружающего воздуха от
+10ºС до + 43 ºС, относительной влажности от 40 до 70%.
Льдогенераторы соответствуют требованиям ТР ТС 010/2011 «О безопасности машин и
оборудования» (сертификат соответствия №RU C-RU.MX11.B.00234 с 07.06.2017 по 06.06.2022,
№ RU C-RU.MX11.B.00235 с 22.06.2017 по 21.06.2022, №RU C-RU.MX11.B.00266 с 04.04.2018 по
03.04.2023), требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» (Декларация о соответствии ТС № RU Д-RU.MX11.B.00100. с 31.05.2017 по 30.05.2022, ТС № RU ДRU.MX11.B.00163 с 06.04.2018 по 04.04.2023), требованиям ТР ТС 020/2011 «Электромагнитная
совместимость технических средств» (Декларация о соответствии ТС № Д-RU.MX11.D.00103 с
21.06.2017 по 18.06.2022, ТС №RU Д-RU.АУ04.B.67925 с 24.04.2018 по 23.04.2023)



2.1 Устройство
2.1.1 Устройство льдогенератора чешуйчатого льда ЛГ-250Ч-01, ЛГ400Ч-01, ЛГ-620Ч-01 приведено на рис. 1.
Льдогенератор состоит из стальной рамы 1, которая разделена на область установки холодильного агрегата и область испарительного блока.
Холодильный агрегат представляет собой заполненную хладагентом
R404A (R125-44%, R134a-4%, R143a-52%) замкнутую герметичную систему,
состоящую из компрессора 2, конденсатора 3 с водяным охлаждением,
фильтр-осушителя 4, терморегулирующего вентиля ТРВ 5, докипателя 6,
электромагнитного клапана 7, клапана регулирующего подачу воды 8.
ЛГ-250Ч-01/ ЛГ-400Ч-01/ЛГ-620Ч-01/ЛГ-250Ч-02/ЛГ-400Ч-02/ЛГ-620Ч-02 с.3
Испарительный блок состоит из вертикально установленного испарителя 9, ножа 10 для срезки образовывающегося льда, мотор-редуктора 11 для
передачи вращающегося момента ножу 10, ванны 12 для сбора воды, насоса
13 подающего воду на испаритель через трубку разбрызгиватель 14. Внутри
ванны находится клапан поплавковый 15. Для предотвращения попадания
крупных частиц мусора из водопроводной системы в нижней части испарителя на линии подачи воды находится фильтр насоса ванны 16.
Произведенный лед скапливается в бункере Б-300 или в бункере Б-400,
или бункере-накопителе БН-2-100, которые на рисунке не показаны. Бункер
устанавливается под льдогенератором (см. рис. 5).
Для включения и отключения льдогенератора с левой стороны установлена кнопка 30.
Для управления льдогенератором в автоматическом режиме установлены следующие устройства и датчики:
- реле времени 17, настроенное на задержку времени при включении
на 5 минут;
- термостат 18 для автоматического отключения льдогенератора при
наполнении льдом накопителя до уровня установки термочувствительного
датчика 19, расположенного в зоне сброса льда. Льдогенератор включается
автоматически после удаления льда;
- сдвоенное реле давления 20 для отключения льдогенератора при
превышении давления хладагента свыше 30 Бар на стороне нагнетания в
случае отсутствия подачи воды для охлаждения конденсатора и при снижении ниже 0 Бар на стороне разряжения системы в случае недостаточного количества хладагента в системе охлаждения агрегата;
- электромеханический выключатель 21 для отключения льдогенератора в случае намерзания льда в нижней области ножа 10, за счет деформации нижней части смотрового стекла образовавшимся льдом;
- автоматы защиты 29 предназначены для защиты от перегрузок и короткого замыкания электрической цепи управления;
- клапан поплавковый 15 для предотвращения подачи воды после достижения необходимого уровня воды;
- ванна 12 для заливки воды дополнительно оснащена горловиной для
слива воды в канализацию в случае ее переполнения;
- тепловое реле 31, предназначенное для защиты мотор-редуктора 11
от перегрузок недопустимой продолжительности, а также отключение при
перегреве в случае заклинивания или повышенной нагрузки;
На щите с задней стороны расположены:
- штуцер для подачи воды на льдообразование;
- штуцер слива для подключения воды с системы льдообразования к
системе канализации;
- штуцер для подачи воды на систему охлаждения конденсатора;
- штуцер слива для подключения воды с системы охлаждения конденсатора к системе канализации;
- шнур для подключения к сети питания.
ЛГ-250Ч-01/ ЛГ-400Ч-01/ЛГ-620Ч-01/ЛГ-250Ч-02/ЛГ-400Ч-02/ЛГ-620Ч-02 с.4
Льдогенератор закрыт облицовкой, причём крыша 26, передняя 22,
смотровая 23, задняя 27, а также боковые стенки 24 и 25 съёмные, что даёт
возможность доступа для осмотра, обслуживания и ремонта, расположенных
в изделии узлов.
