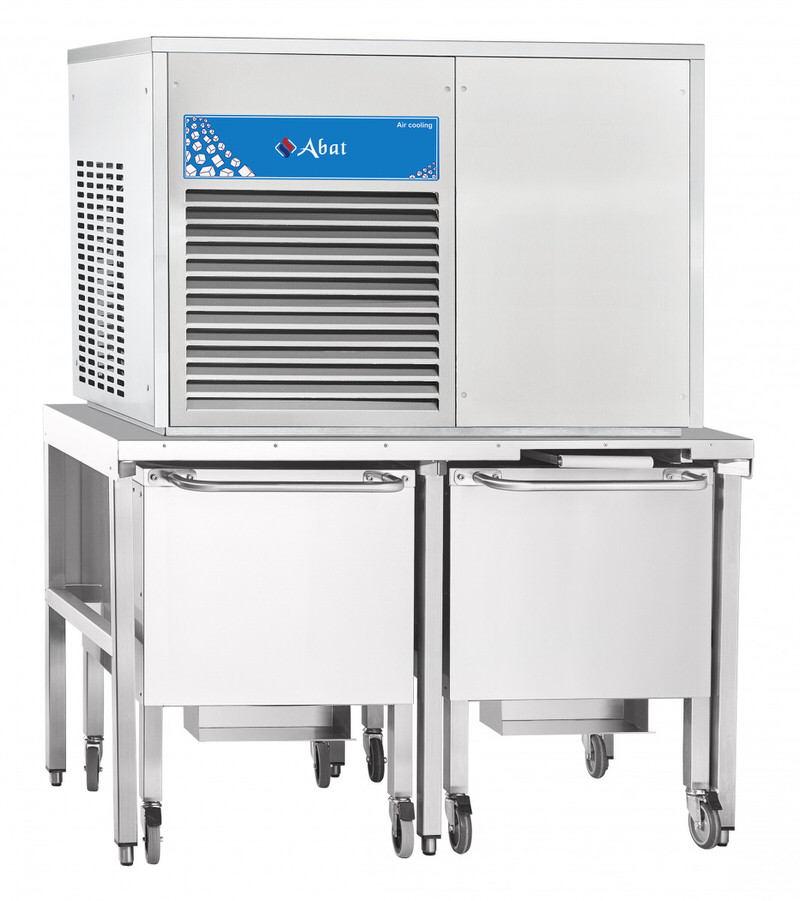

Льдогенератор чешуйчатого льда ЛГ-1200Ч-02, 1200 кг/сутки, воздушное охлаждение, 1246х585х737 мм, 4,8 кВт, 400 В, без бункера

ЛГ-1200Ч-02 (воздушное охлаждение) Льдогенератор чешуйчатого льда ЛГ-1200Ч-02 предназначен для производства льда чешуйчатого типа, применяемого при производстве полуфабрикатов и колбасных изделий, для хранения овощей, фруктов, мяса, рыбы, для охлаждения напитков и приготовления холодной воды на предприятиях общественного питания, торговли, мясоперерабатывающей и рыбоперерабатывающей промышленности

Артикул: 71000019511

Цена: 737600.00

Технические характеристики:

Технические параметры:

Номинальная потребляемая мощность, кВт	4,8
Номинальное напряжение, В	400
Тип льда	чешуйчатый
Тип охлаждения конденсатора	воздушный, требуется подвод и отвод воды
Максимальная производительность, кг/сутки	1200
Температура производимого льда, ºС	-5...-10
Расход воды, л/кг	1
Тип хладагента	R404a
Количество хладагента, кг	0,96
Подходящий бункер	Б-400
Габаритные размеры, мм	1246х585х737
Масса, кг	205
Артикул	71000019511

Описание товара:

Льдогенератор ЛГ-1200Ч-02 выполнен полностью из нержавеющей стали. Для удобства обслуживания все панели каркаса - съемные.

Эксплуатируется со стационарными бункерами Б-300 и Б-400.

Система воздушного охлаждения. 2 вертикально ориентированных, неподвижных барабана-испарителя для намерзания льда обеспечивают герметичность системы подачи хладагента в течение всего срока службы изделия. Намерзший на барабаны-испарители лед срезается ножами, которые имеют привод от независимых мотор-редукторов.

Основные характеристики льдогенератора ЛГ-1200Ч-02:

- высокая производительность - 1200 кг/сутки - при низком потреблении воды - 1 л/кг;

- стабильная работа, в том числе и в жарких климатических условиях;

- регулируемые по высоте ножки;

- в комплекте совок для сбора льда.

Эксплуатация льдогенератора допускается при температуре окружающего воздуха от +10 ºС до + 43 ºС, относительной влажности от 40 до 70%.

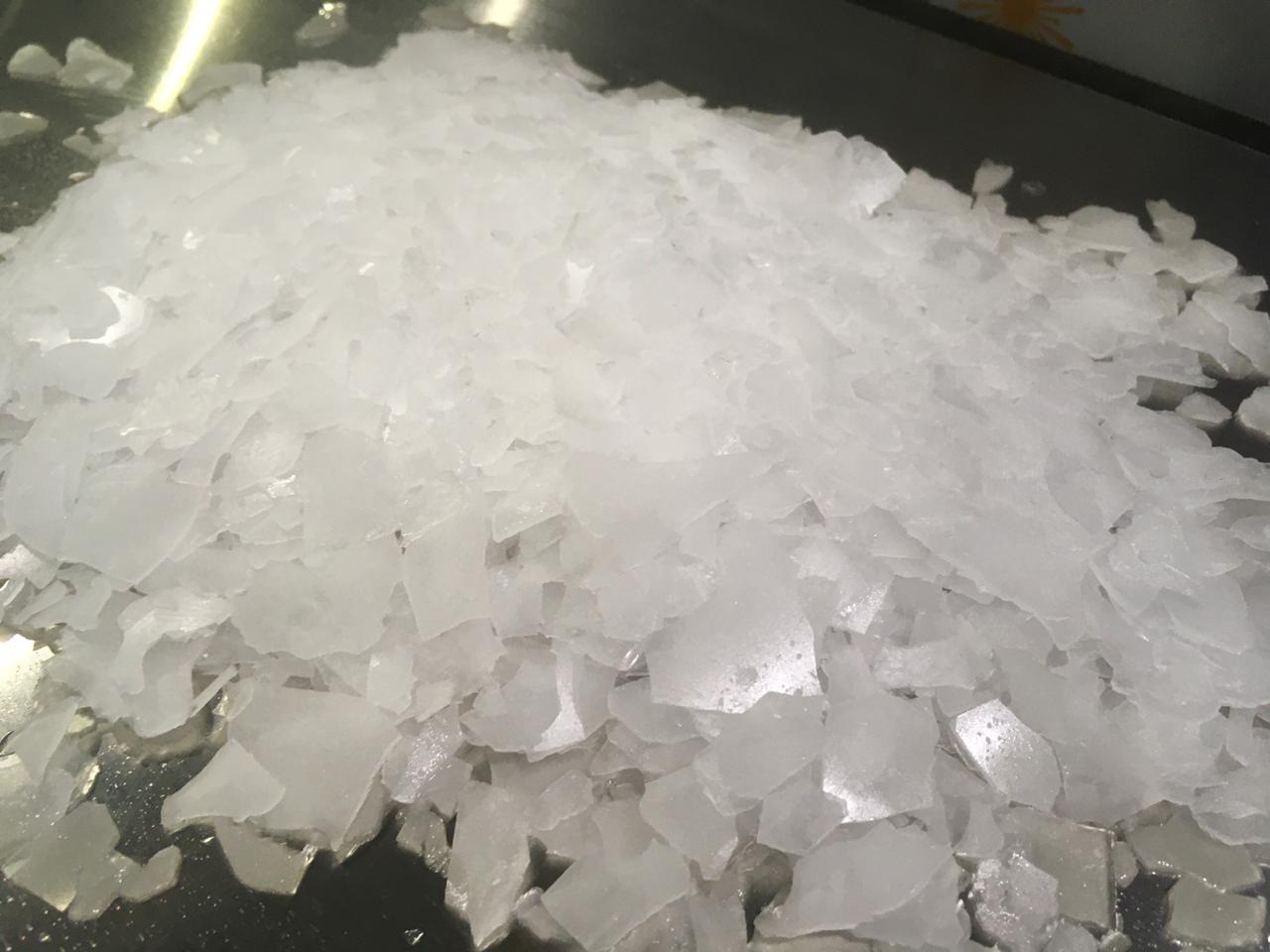

СВОЙСТВА ЧЕШУЙЧАТОГО ЛЬДА, ПРОИЗВОДИМОГО ЛГ-1200Ч-02

- толщина чешуек от 1 до 2 мм, влажность около 5%

- температура от -5 до -10 ºС, при такой температуре обеспечивается быстрое и эффективное охлаждение и замораживание продуктов

- большая поверхность соприкосновения с продуктом также обеспечивает более интенсивное охлаждение и замораживание продуктов

- чешуйчатый лед менее подвержен механическому разрушению, чем другие виды льда, что обеспечивает возможность перевозки такого льда пневмотранспортом

Все вышеуказанные характеристики чешуйчатого льда расширяют область его применения от традиционного хранения и выкладки рыбы до использования в строительстве, фармацевтике и химической промышленности.

Цикл работы льдогенератора ЛГ-1200Ч-02:

1. Режим ЗАПОЛНЕНИЯ ВАННЫ ВОДОЙ (продолжительность цикла 5 минут);

2. Режим ЗАМОРОЗКИ (в данном режиме льдогенератор работает непрерывно).

В случае отключения и повторного включения работа льдогенератора начинается с режима заполнения ванны водой.

Для защиты от повреждений льдогенератор ЛГ-1200Ч-02 оснащен системой автоматического отключения для случаев:

- отсутствия подачи воды на охлаждение конденсатора;

- утечки хладагента;

- повышенной нагрузки на мотор-редуктор вследствие механического воздействия;

- переполнения бункера льдом.

1 НАЗНАЧЕНИЕ

Льдогенераторы ЛГ-1200Ч-01, ЛГ-1200Ч-02 (далее – льдогенератор или изделие) предназначены для производства льда чешуйчатого типа, применяемого при производстве полуфабрикатов и колбасных изделий, для хранения овощей, фруктов, мяса, рыбы, для охлаждения напитков и приготовления холодной воды на предприятиях общественного питания, торговли, мясоперерабатывающей и рыбоперерабатывающей промышленности.

Эксплуатация льдогенератора допускается при температуре окружающего воздуха от

+10ºС до + 43 ºС, относительной влажности от 40 до 70%.

Льдогенераторы соответствуют требованиям ТР ТС 010/2011 «О безопасности машин и

оборудования» (сертификат соответствия №RU C-RU.MX11.B.00272 с 17.10.2018 по 16.10.2023),

требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» (Декларация о соответствии ТС № RU Д-RU.MX11.B.00002/18 с 31.10.2018 по 18.10.2023), требованиям ТР ТС

020/2011 «Электромагнитная совместимость технических средств» (Декларация о соответствии

ТС № Д-RU.АУ04.В.67925 с 23.04.2023 по 24.04.2023)

2.1 Устройство

2.1.1 Устройство льдогенератора чешуйчатого льда ЛГ-1200Ч-01 приведено на рис. 1.

Льдогенератор состоит из стальной рамы 1, которая разделена на область установки холодильного агрегата и область испарительного блока.

Холодильный агрегат представляет собой заполненную хладагентом

R404A (R125-44%, R134a-4%, R143a-52%) замкнутую герметичную систему,

состоящую из компрессора 2, конденсатора 3 с водяным охлаждением,

фильтр-осушителя 4, терморегулирующего вентиля ТРВ 5, отделителя жидкости 6, электромагнитного клапана 7, клапана регулирующего подачу воды

Испарительный блок состоит из двух вертикально установленных испарителей 9, двух ножей 10 для срезки образовывающегося льда, двух моторредукторов 11 для передачи вращающегося момента ножам 10, ванны 12

ЛГ-1200Ч-01/ЛГ-1200Ч-02 с.3

для сбора воды, насоса 13 подающего воду на испарители через трубки разбрызгиватели 14. Внутри ванны находится клапан поплавковый 15. Для

предотвращения попадания крупных частиц мусора из водопроводной системы в нижней части испарителя на линии подачи воды находятся фильтры

насоса ванны 16.

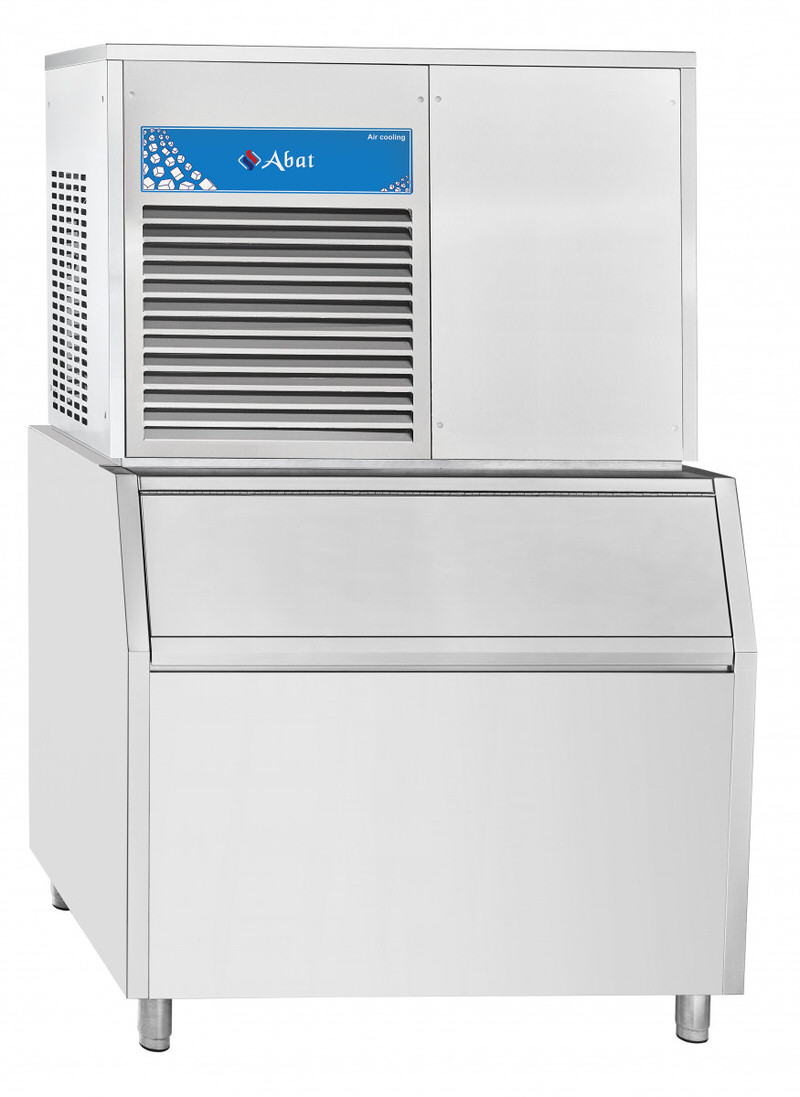

Произведенный лед скапливается в бункере Б-400 который на рисунке

не показан. Бункер устанавливается под льдогенератором (см. рис. 5).

Для включения и отключения льдогенератора с левой стороны установлена кнопка 17

Для управления льдогенератором в автоматическом режиме установлены следующие устройства и датчики:

- реле времени 18, настроенное на задержку времени при включении

на 5 минут;

- термостат 19 для автоматического отключения льдогенератора при

наполнении льдом накопителя до уровня установки термочувствительного

датчика 20, расположенного в зоне сброса льда. Льдогенератор включается

автоматически после удаления льда;

- сдвоенное реле давления 21 для отключения льдогенератора при

превышении давления хладагента свыше 30 Бар на стороне нагнетания в

случае отсутствия подачи воды для охлаждения конденсатора и при снижении ниже 0 Бар на стороне разряжения системы в случае недостаточного количества хладагента в системе охлаждения агрегата;

- электро-механический выключатель 22 для отключения льдогенератора в случае намерзания льда в нижней области ножей 10, за счет деформации нижней части смотрового стекла образовавшимся льдом;

- автоматы защиты 30 предназначены для защиты от перегрузок и короткого замыкания электрической цепи управления;

- клапан поплавковый 15 для предотвращения подачи воды после достижения необходимого уровня воды;

- ванна 12 для заливки воды дополнительно оснащена горловиной для

слива воды в канализацию в случае ее переполнения;

- встроенные температурные реле в мотор-редукторах 11 обеспечивают их отключение при перегреве в случае заклинивания или повышенной

нагрузки;

На щите с задней стороны расположены:

- штуцер для подачи воды на льдообразование;

- штуцер слива для подключения воды с системы льдообразования к

системе канализации;

- штуцер для подачи воды на систему охлаждения конденсатора;

- штуцер слива для подключения воды с системы охлаждения конденсатора к системе канализации;

- шнур для подключения к сети питания.

Льдогенератор закрыт облицовкой, причём крыша 27, передняя 23,

смотровая 24, задняя 28, а также боковые стенки 25 и 26 съёмные, что даёт

возможность доступа для осмотра, обслуживания и ремонта, расположенных

в изделии узлов.
